Универсальные векторные преобразователи частоты KIPPRIBOR серии AFD-E

Универсальные векторные преобразователи частоты KIPPRIBOR серии AFD-E

Обновленная основная серия преобразователей частоты KIPPRIBOR AFD-E представляет линейку универсальных устройств мощностью до 315 кВт. Аппаратные особенности и программное обеспечение позволяют адаптировать ПЧ под требования процесса управления электродвигателем.

Преобразователи частоты KIPPRIBOR серии AFD-E имеют простое и понятное меню, а для запуска ПЧ в эксплуатацию в большинстве случаев потребуется настройка всего лишь одного параметра.

Набор таких встроенных функций как ПИД-регулятор (может работать как независимый), счетчики импульсов, таймеры, виртуальные входы/выходы, встроенный ПЛК, предустановленные мульти-скорости и возможность установки дополнительных карт расширения позволяют оптимизировать и упростить схему управления электроприводом.

Преобразователи частоты KIPPRIBOR серии AFD-E комплектуются удобными и многофункциональными панелями управления с двухстрочным светодиодным дисплеем, что облегчает работу с ПЧ при наладке и эксплуатации. Кроме этого, панели управления позволяют осуществлять копирование, хранение и перенос настроек ПЧ.

Основные преимущества преобразователей частоты серии AFD-E

  • Универсальность применений.

    • ПЧ KIPPRIBOR серии AFD-E – универсальны и предполагают использование одной модификации преобразователя как в общепромышленном, так и в легком применении. ПЧ может управлять нагрузкой, у которой номинальная мощность на ступень выше, чем номинальная мощность двигателя, указанная в качестве основной паспортной характеристики. Например, ПЧ AFD-E150.43B может управлять как тяжелой 15-киловаттной нагрузкой, так и легкой нагрузкой вентиляторного типа мощностью 18,5 кВт.
  • Быстрый ввод в эксплуатацию.
    • Автонастройка параметров электродвигателя обеспечивает легкость ввода в эксплуатацию и высокую точность управления.
    • Удобные панели управления с двумя дисплеями и возможностью копирования, хранения и переноса параметров конфигурации ПЧ облегчают работу при его наладке и эксплуатации, а также значительно упрощает ввод ПЧ в эксплуатацию при однотипных задачах.
    • Оперативные параметры всегда «под рукой». Информационная табличка со списком параметров, которые чаще всего приходится корректировать, находится на обратной поверхности передней крышки ПЧ.
  • Продуманный конструктив.
    • Съемная панель управления может быть вынесена на дверцу шкафа, а соединение панели с ПЧ осуществляется обыкновенным четырехпарным кабелем с разъемами RJ45.
    • Встроенный алюминиевый радиатор увеличенной площади улучшает эффективность охлаждения ПЧ, повышая его надежность.
    • Дополнительные карты расширения позволяют увеличить функционал ПЧ. Установка карт расширения не требует особых навыков и специальных инструментов.
  • Безопасность и надежность.
    • Тестирование абсолютно каждого ПЧ при выходе из производства гарантирует длительную и безотказную эксплуатацию.
    • Качественная упаковка надежно защищает ПЧ от повреждения при транспортировке.
    • Встроенные функции защиты обеспечивают защиту ПЧ и электродвигателя при возникновении аварийных ситуаций.
  • Высокая функциональность.
    • Три режима управления скалярный (U/f), векторный без датчика обратной связи (SVC), векторный с датчиком обратной связи (VC) позволяют адаптировать преобразователь частоты под любые задачи.
    • Гибкая конфигурация параметров и широкие возможности по их настройке позволяют оптимизировать и упростить систему управления электродвигателем.
    • Возможность копирования, переноса и загрузки параметров конфигурации ПЧ при помощи панели управления значительно упрощает ввод в эксплуатацию при реализации типовых задач.

Технические характеристики преобразователей частоты KIPPRIBOR серии AFD-E

Общие технические характеристики

Параметр Значение
Напряжение питания 330…440 VAC
Диапазон выходного напряжения 0…440 VAC
Диапазон выходной частоты 0…1000 Гц
Диапазон несущей частоты 1,5…12,5 кГц

Основные технические характеристики

Модель ПЧ Режим переменной нагрузки (G-режим, общепромышленное применение) Режим постоянной нагрузки (P-режим, легкое применение)
Номин. мощность ПЧ, кВА Номин. выходной ток ПЧ, А Номинальная мощность подкл двиг, кВт Номинальная мощность ПЧ, кВА Номинальный выходной ток ПЧ, А Номинальная мощность подкл двиг, кВт
AFD-E011.43B 2 3 1,1 2,4 3,7 1,5
AFD-E015.43B 2,4 3,7 1,5 3,6 5,5 2,2
AFD-E022.43B 3,6 5,5 2,2 4,9 7,5 3
AFD-E030.43B 4,9 7,5 3 6,3 9,5 4
AFD-E040.43B 6,3 9,5 4 8,6 13 5,5
AFD-E055.43B 8,6 13 5,5 11,2 17 7,5
AFD-E075.43B 11,2 17 7,5 13,8 21 9
AFD-E090.43B 13,8 21 9 16,5 25 11
AFD-E110.43B 16,5 25 11 21,7 32 15
AFD-E150.43B 21,7 33 15 25,7 37 18,5
AFD-E185.43B 25,7 39 18,5 29,6 45 22
AFD-E220.43B 29,6 45 22 39,5 60 30
AFD-E300.43 39,5 60 30 49,4 75 37
AFD-E370.43 49,4 75 37 62,5 95 45
AFD-E450.43 62,5 95 45 75,7 115 55
AFD-E550.43 75,7 115 55 98,7 150 75
AFD-E750.43 98,7 150 75 116 176 90
AFD-E900.43 116 176 90 138 210 110
AFD-E1100.43 138 210 110 171 260 132
AFD-E1320.43 171 260 132 204 310 160
AFD-E1600.43 204 310 160 237 360 185
AFD-E1850.43 237 360 185 253 385 200
AFD-E2000.43 253 385 200 276 420 220
AFD-E2200.43 276 420 220 313 475 250
AFD-E2500.43 313 475 250 352 535 280
AFD-E2800.43 352 535 280 395 600 315
AFD-E3150.43 395 600 315 424 645 350

Характеристики входов/выходов преобразователей частоты KIPPRIBOR AFD-E

Предустановленные входы/выходы

Входы/выходы Описание
Модификации AFD-E040.43B и ниже Модификации AFD-E055.43B и выше
Дискретные входы 5 дискретных входов (DI1…DI5): программируемые (до 98 функций);
Тип входного сигнала: «Сухой контакт», датчики NPN типа;
6 дискретных входов (DI1…DI6): программируемые (до 98 функций);
Тип входного сигнала: «Сухой контакт», датчики NPN типа;
Дискретные выходы 1 релейный выход (RO1): программируемый (до 62 функций); 2 А / 250 VAC;
2 транзисторных выхода (DO1…DO2): программируемые (до 62 функций); 50 мА / 24 VDC;
1 релейный выход (RO1): программируемый (до 62 функций); 2 А / 250 VAC;
2 транзисторных выхода (DO1…DO2): программируемые (до 62 функций); 50 мА / 24 VDC;
Аналоговые входы 1 аналоговый вход 0…10 В (AI1);
1 аналоговый вход 0/4…20 мА (AI2);
1 аналоговый вход 0…10 В (AI1);
1 аналоговый вход 0/4…20 мА (AI2);
Аналоговые выходы 1 аналоговый выход (AO1): программируемый (до 45 функций) 0…10, 0/4…20 мА; 2 аналоговых выхода (AO1…AO2): программируемые (до 45 функций) 0…10, 0/4…20 мА;

Карты расширения входов/выходов

Модель Описание и совместимость с ПЧ Фото
Модификации AFD-E040.43B и ниже Модификации AFD-E055.43B и выше

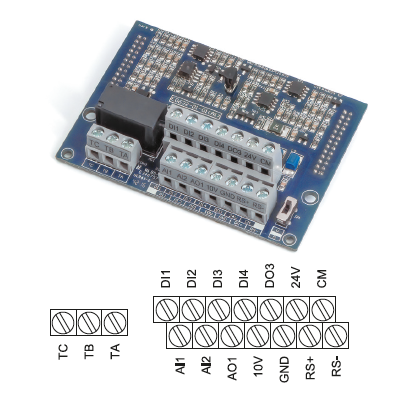

AFD-XPLT.A102 (устанавливается вместо основной платы) 4 дискретных входа (DI1…DI4);
1 высокоскоростной транзисторный выход (DO3);
2 аналоговых входа (AI1, AI2);
1 релейный выход RO1 NO+NC (TC, TB, TA);
1 аналоговый выход (AO1);
Интерфейс RS485 (RS+, RS-);
Источник питания 10 VDC (10V, GND);
Источник питания 24 VDC (24V, CM);
Не совместимы

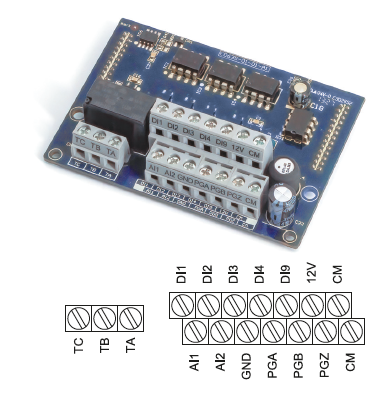

AFD-XPLT.A103 (устанавливается вместо основной платы) 4 дискретных входа (DI1…DI4);
1 дискретный высокоскоростной вход (DI9);
2 аналоговых входа (AI1, AI2);
1 релейный выход RO1 NO+NC (TC, TB, TA);
PG интерфейс (входы энкодера PGA, PGB, PGZ);
Источник питания 12 VDC (12V, CM);
Не совместимы

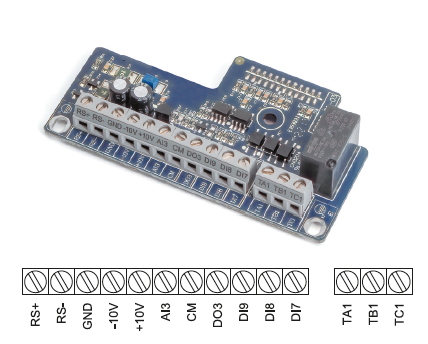

AFD-XPLT.D104 (устанавливается дополнительно к основной плате в порт «Card 2») Не совместимы 2 дискретных входа (DI7…DI8);
1 дискретный высокоскоростной вход (DI9);
1 аналоговый вход (AI3);
1 высокоскоростной транзисторный выход (DO3);
1 релейный выход RO2 NO+NC (TC1, TB1, TA1);
Интерфейс RS485 (RS+, RS-);
Источник питания ±10 VDC (-10V, +10V, GND);

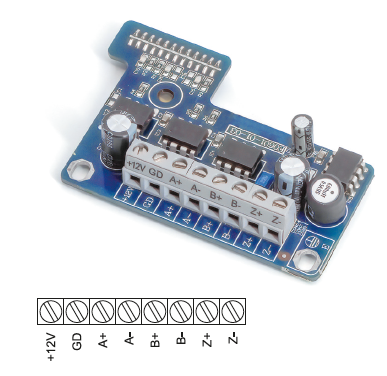

AFD-XPLT.C000 (устанавливается дополнительно к основной плате в порт «Card 1») Не совместимы PG интерфейс (входы энкодера A+, A-, B+, B-, Z+, Z-);
Источник питания 12 VDC (+12V, GD);

Параметры управления преобразователей частоты KIPPRIBOR AFD-E

Параметр Описание
Режим управления VC-режим (векторное управление по замкнутому контуру) SVC-режим (векторное управление по разомкнутому контуру) U/f-режим (вольт-частотный (скалярный) режим управления)
Стартовый момент 200 % при нулевой скорости 180 % при нулевой скорости 100 % при 1 Гц
Глубина регулирования 1:1000 1:100 1:50
Точность при контроле скорости ± 0,02 % ± 0,2 % ± 0,5 %
Точность при контроле момента ± 5 % ± 5 %
Дискретность здания частоты 0,01 Гц
Точность задания частоты При цифровом задании - 0,01 Гц; при аналоговом задании – макс. частота × 0,1 %
Перегрузочная способность

G режим: 110 % - длительное время; 150 % - в течение 60 сек.; 180 % - в течение 2,5 сек.

Р режим: 105% - длительное время; 110% - 60 сек.

Время разгона/торможения 0,01…600 сек. или 0,01…600 мин.
Торможение магнитным потоком Повышение эффективности торможения за счёт увеличения магнитного потока электродвигателя в диапазоне 30…120 %
Удержание постоянным током Обеспечивает эффективную остановку и удержание вала электродвигателя за счёт подачи постоянного напряжения на его обмотки
Тормозной момент До 20 % без использования внешнего тормозного резистора; 50…100 % при использовании внешнего тормозного резистора;
Усиление момента Усиление крутящего момента за счёт подачи добавочного напряжения на обмотки электродвигателя на низких оборотах
Стартовая частота Определяет выходную частоту, с которой ПЧ начинает разгон электродвигателя после команды «RUN». Стартовая частота эффективна для систем с высоким моментом инерции

Типовые функции преобразователей частоты KIPPRIBOR AFD-E

Параметр Описание
Предустановленные мульти-скорости До 15-ти предустановленных мульти-скоростей
Встроенный ПЛК Позволяет организовать программы автоматического управления электродвигателем, с использованием 15-ти предустановленных мульти-скоростей или 7-и предустановленных мульти-скоростей ПИД-регулятора
Встроенный ПИД-регулятор Используется для автоматического поддержания скорости или момента. Может использоваться как независимый ПИД-регулятор для внешнего оборудования.
Коммуникационный интерфейс RS-485 (опция) Доступен при установке соответствующей карты расширения (см. таблицу «Краткие характеристики входов / выходов»)
Функции повышения стабильности работы Перезапуск после потери питания, перезапуск после аварии, автоматическая настройка параметров электродвигателя, блокировка команды «RUN», блокировка работы ПЧ, задержка запуска, компенсация повышенного / пониженного напряжения, компенсация повышенного тока нагрузки, настраиваемая U/f кривая, коррекция кривой аналоговых входов,

Специальные и защитные функции преобразователей частоты KIPPRIBOR AFD-E

Параметр Описание
Виртуальные дискретные входы/выходы 8 виртуальных дискретных входов и выходов. Обладают таким же функционалом, как и физические дискретные входы, позволяют организовывать схемы управления без физического подключения сигнальных кабелей
Виртуальные аналоговые входы 2 виртуальных аналоговых входа идентичны физическим аналоговым входам AI1 и AI2, но не выдают никаких физических сигналов. Использование виртуальных входов SAI1 и SAI2 позволяет не только упростить монтаж кабелей цепей управления, но и избежать возможных помех.
Настройка приоритета Настройка приоритета между источниками задания частоты
Встроенный таймер 3 встроенных таймера
Счётчик импульсов 2 встроенных счётчика импульсов
Макропараметры Макропараметры позволяют перенастраивать ПЧ под типовые задачи при помощи изменения всего одного параметра
Копирование параметров Возможность копирования, переноса и хранения параметров в панели управления
Режимы отображения параметров 4 режима отображения параметров ПЧ: отображение параметров, активных в текущей конфигурации ПЧ; отображение параметров, значение которых отличается от заводского; отображение изменённых и сохранённых параметров после последнего включения питания; отображение измененных и несохраненных параметров после последнего включения питания;
Обнаружение неисправности в компонентах ПЧ Неверное измерение тока, ошибки EEPROM, ошибки платы управления
Защита со стороны источника питания Защита от пониженного напряжения, защита от перекоса фаз
Защиты во время работы Защита от перегрузки по току, защита от перегрузки по напряжению, защита ПЧ от перегрева, защита ПЧ от перегрузки, защита электродвигателя о перегрузки, защита от пропадания фазы, защита от перекоса фаз, защита при отключении электродвигателя, защита при неверной автонастройке параметров электродвигателя

Условия эксплуатации преобразователей частоты KIPPRIBOR AFD-E

Параметр Описание
Место установки Сухие отапливаемые помещения, исключающие попадание прямых солнечных лучей, без соляного и масляного тумана, токопроводящей пыли, защищающие ПЧ от атмосферных осадков
Температура эксплуатации -10…+40 °C
Влажность ≤ 90 %, без образования конденсата
Степень защиты IP20

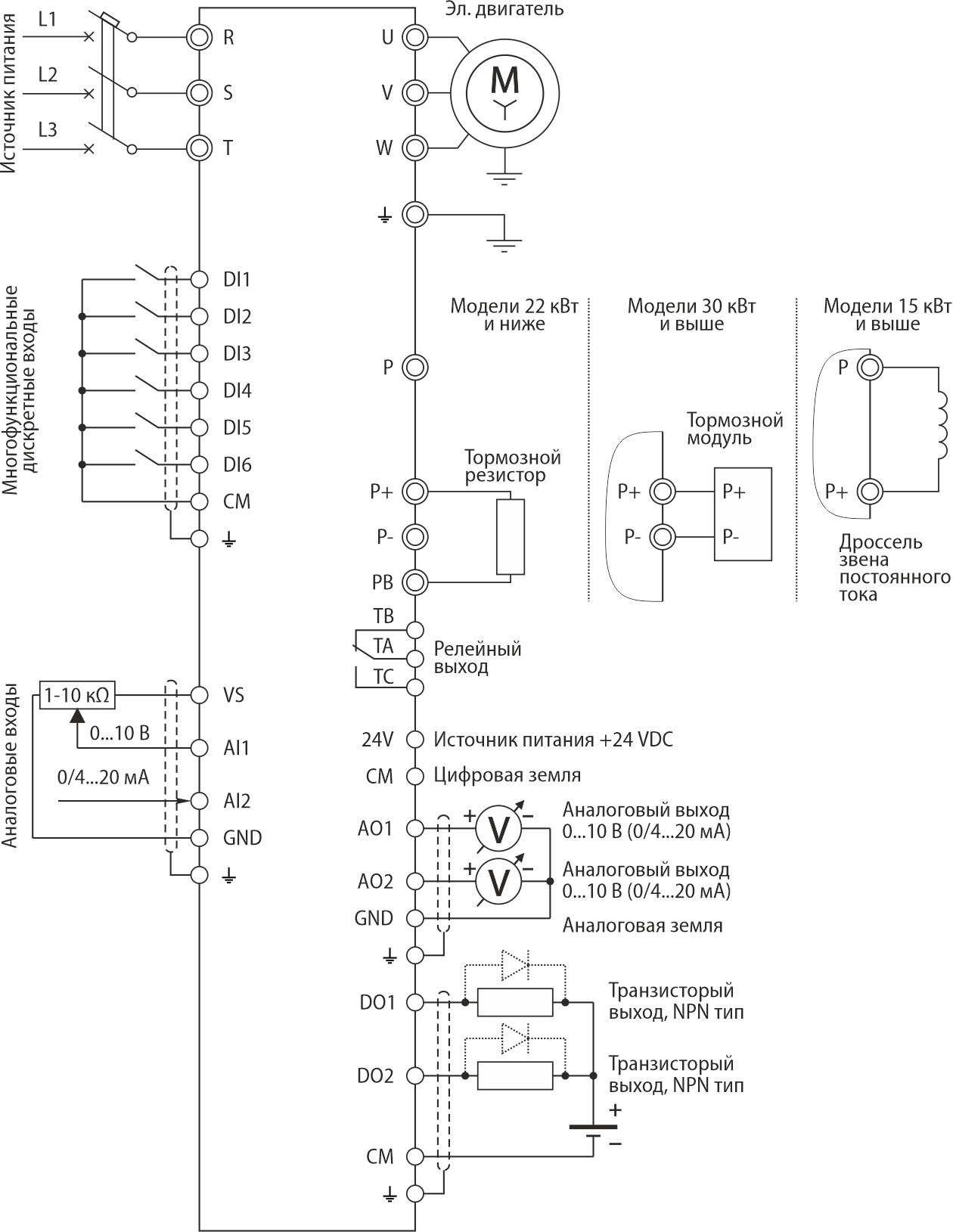

Общая схема подключения преобразователей частоты KIPPRIBOR серии AFD-E

Габаритные, установочные размеры и вес преобразователей частоты KIPPRIBOR серии AFD-E

Тип корпуса преобразователей частоты AFD-E

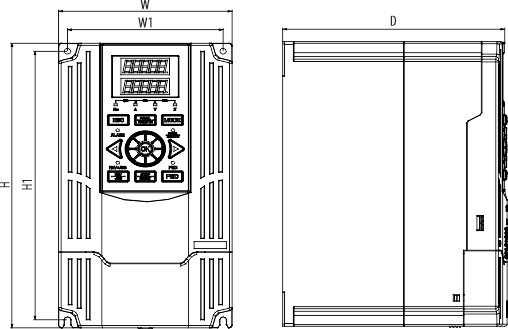

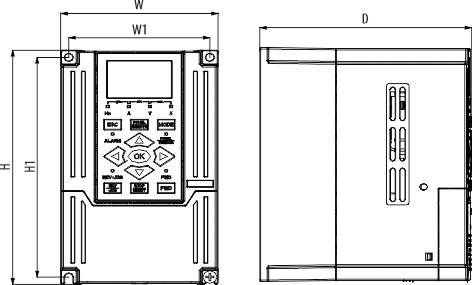

Корпус 1 типа, габариты 1, 2 Корпус 2 типа, габариты 3, 4, 5, 6, 7

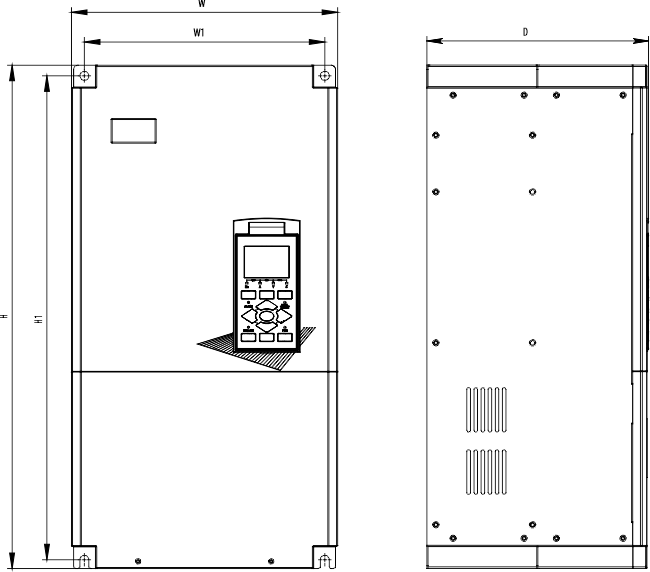

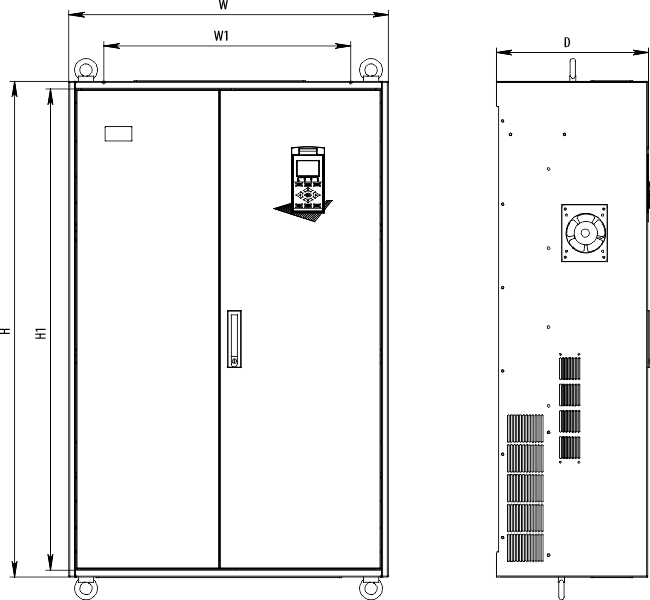

Корпус 3 типа, габариты 8, 9, 10, 11, 12 Корпус 4 типа, габарит 13

Габаритные размеры и вес преобразователей частоты AFD-E

Модификация Габарит корпуса H W D H1 W1 Крепёжный винт Вес ПЧ
AFD-E011.43B Габарит 1 162 97 130 152 87 M4 1,4
AFD-E015.43B
AFD-E022.43B Габарит 2 200 105 146 190 95 2,1
AFD-E030.43B
AFD-E040.43B
AFD-E055.43B Габарит 3 248 135 175 234 121 4,2
AFD-E075.43B Габарит 4 275 160 179 261 146 М5 4,9
AFD-E090.43B Габарит 5 305 180 179 290

169* (!)

5,5
AFD-E110.43B
AFD-E150.43B Габарит 6 405 210 202 387 160 М6 8,2
AFD-E185.43B 8,5
AFD-E220.43B Габарит 7 445 250 216 422 160 М8 11,2
AFD-E300.43 11,9
AFD-E370.43 Габарит 8 567 300 250 540 261 24,5
AFD-E450.43
AFD-E550.43 28
AFD-E750.43 Габарит 9 614 381 298 588 344 42,5
AFD-E900.43 Габарит 10 740 510 270 710 380 66,5
AFD-E1100.43 67
AFD-E1320.43 68,5
AFD-E1600.43 Габарит 11 793 580 300 760 400 М10 84
AFD-E1850.43
AFD-E2000.43 Габарит 12 1000 700 340 960 550 129
AFD-E2200.43
AFD-E2500.43 Габарит 13 1130 730 355 1103 580 174
AFD-E2800.43
AFD-E3150.43

* Внимание преобразователи частоты AFD-E090.43B, AFD-E110.43B между нижними пазами имеют межцентровое расстояние 166 мм!



Панели управления для преобразователей частоты KIPPRIBOR AFD-E

Совместимость панелей управления и преобразователей частоты AFD-E

Модификация ПЧ Совместимость с панелями управления
AFD-XPNL.11 AFD-XPNL.12 AFD-XPNL.21 AFD-XPNL.22
AFD-E040.43B и ниже В базовой комплектации Совместимы Не совместимы Не совместимы
AFD-E055.43B и выше Не совместимы Не совместимы Совместимы В базовой комплектации

ВНИМАНИЕ! На модификациях AFD-E055.43B и выше копирование и перенос параметров текущей конфигурации ПЧ возможен с использованием панелей AFD-XPNL.21, AFD-XPNL.22. На модификациях AFD-E040.43B и ниже на штатное место могут устанавливаться панели AFD-XPNL.11, AFD-XPNL.12, однако копирование параметров с их помощью НЕВОЗМОЖНО. Копирование параметров на модификациях AFD-E040.43B и ниже возможно с применением панелей AFDXPNL. 21, AFD-XPNL.22, подключенных кабелем для выносного монтажа.

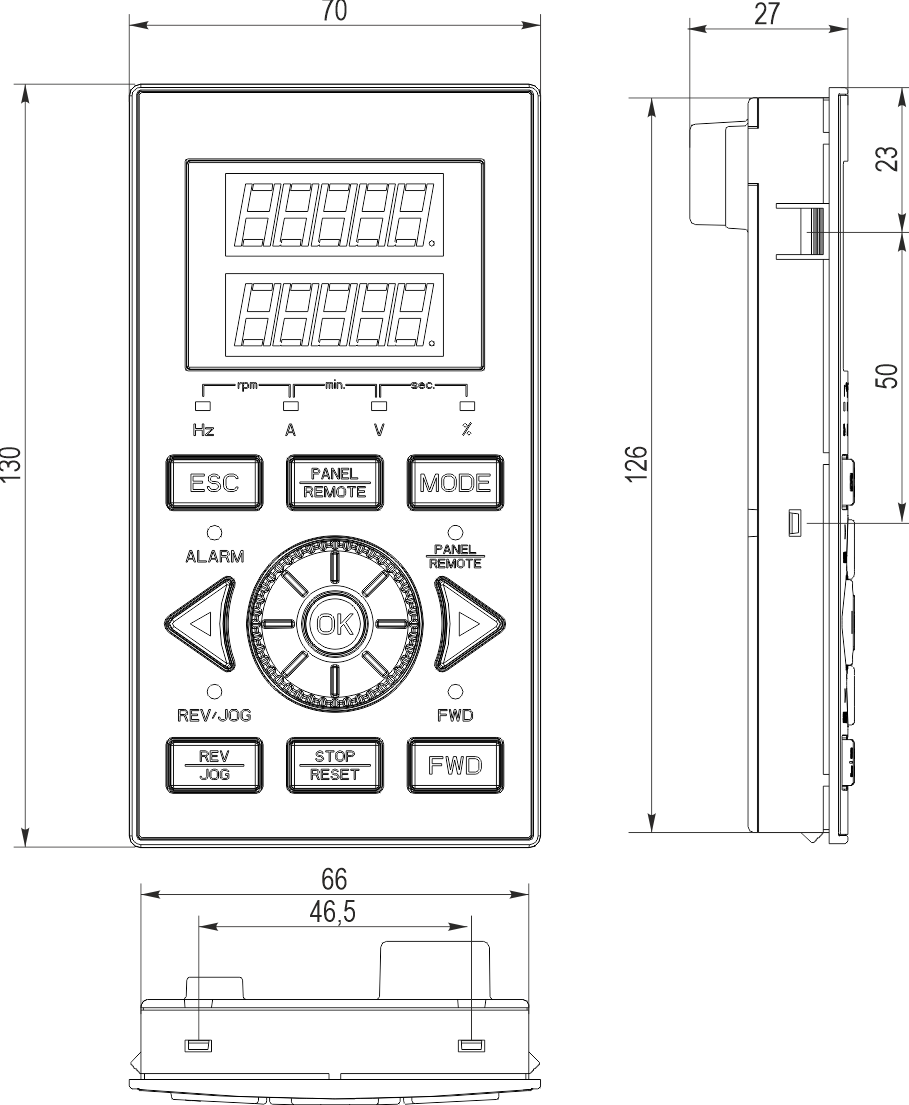

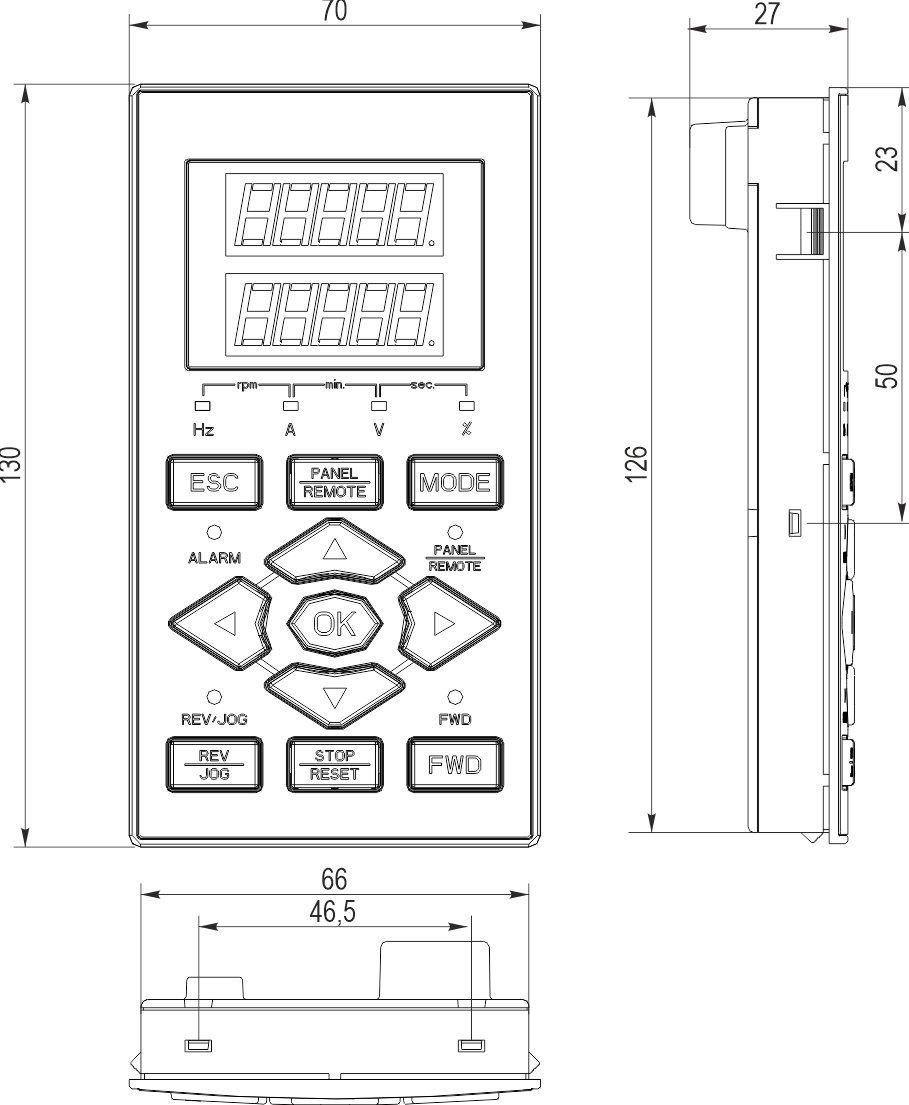

Размеры панелей управления для преобразователей частоты AFD-E

Модификации AFD-E040.43B и ниже

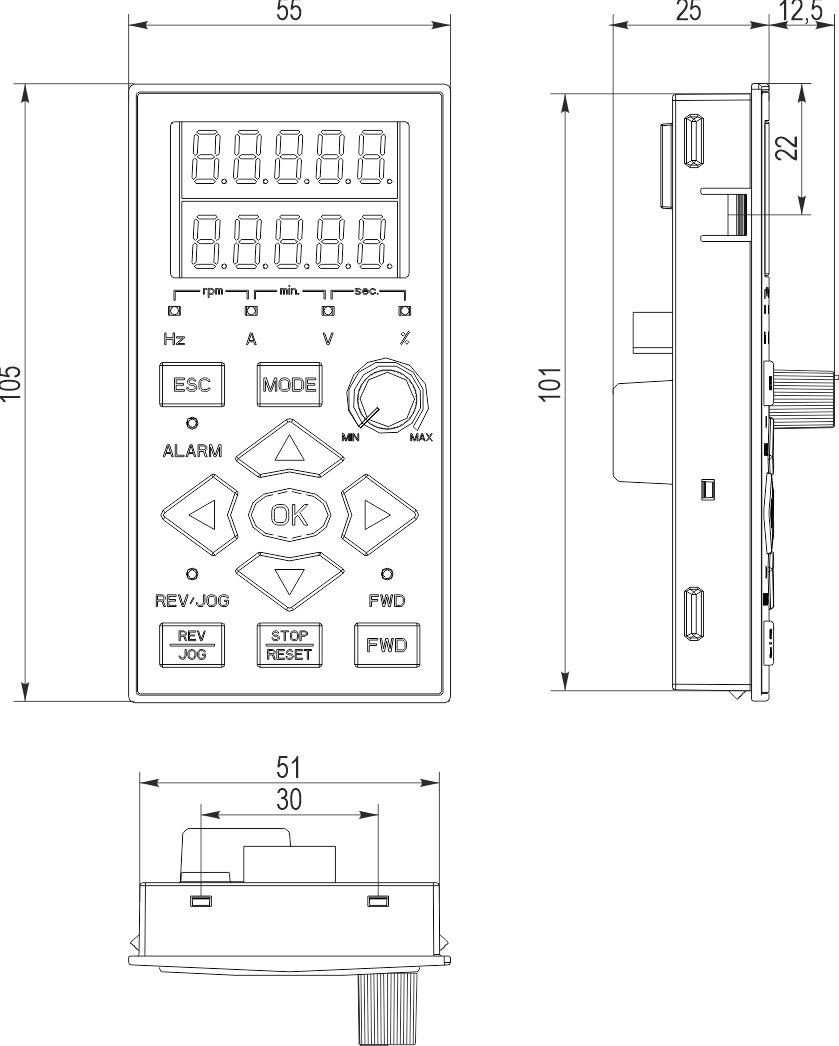

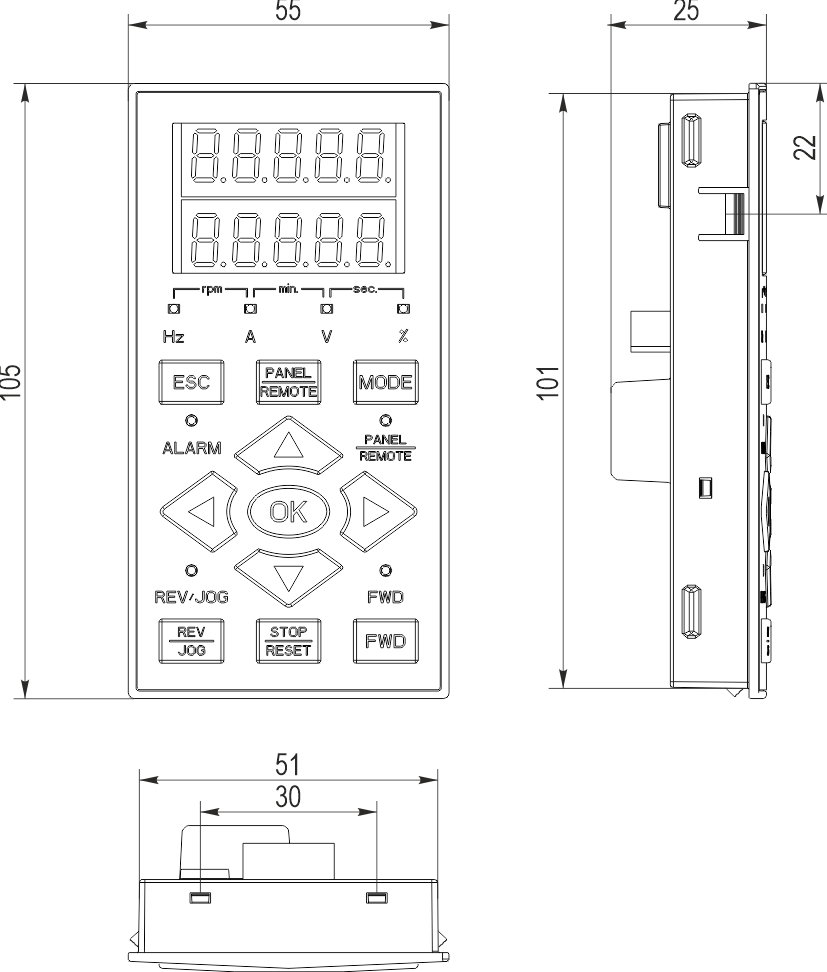

AFD-XPNL.11 AFD-XPNL.12
Модификации AFD-E055.43B и выше
AFD-XPNL.21 AFD-XPNL.22

Панель управления может быть смонтирована на удалении до 15 м от преобразователя частоты. В таком случае соединение панели с ПЧ осуществляется при помощи 4-парного кабеля STP Cat5. На кабель устанавливаются коннекторы RJ45. Стандарт подключения TIA/EIA-T568B.

Также может использоваться кабель для выносного монтажа AFD-XPNL.C2 для панелей управления ПЧ серии AFD-E (длина 2 метра).

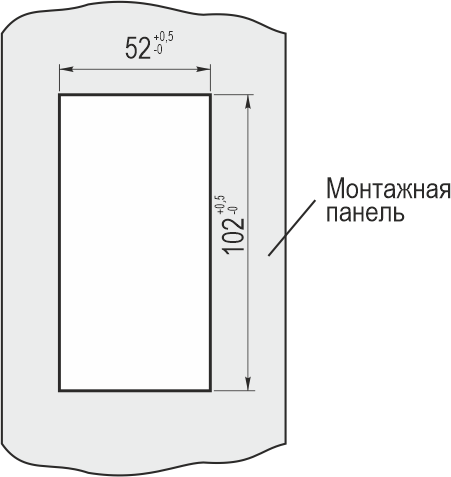

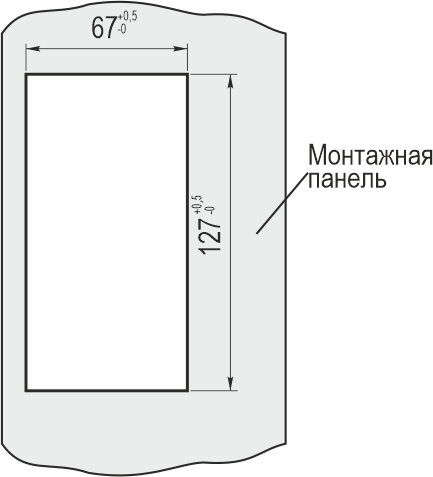

Вырез под установку панелей управления AFD-XPNL

AFD-XPNL.1x AFD-XPNL.2x

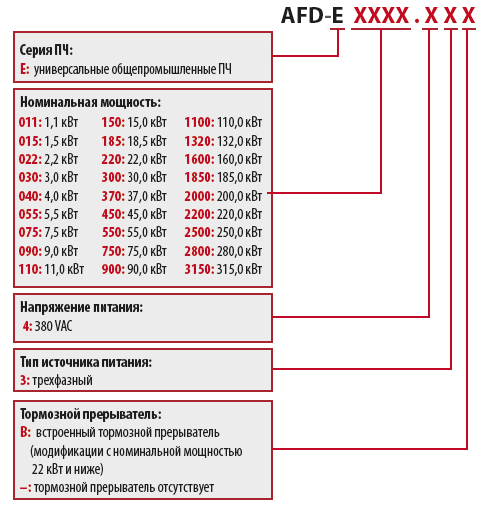

Структура условного обозначения и комплект поставки преобразователей частоты KIPPRIBOR AFD-E



Пример обозначения: AFD-E150.43B – универсальный преобразователь частоты, номинальная мощность подключаемого двигателя 15,0 кВт, напряжение питания 380 VAC, встроенный тормозной прерыватель.

Комплект поставки преобразователей частоты KIPPRIBOR AFD-E:

  • Преобразователь частоты – 1 шт,
  • Съемная панель управления – 1 шт,
  • Руководство по эксплуатации - 1 шт,
  • Руководство по быстрому запуску – 1 шт,
  • Паспорт и гарантийный талон – 1 шт.
