Впускные и выпускные вентиляционные решетки

Впускные решетки с вентилятором и выпускные решетки KIPPRIBOR KIPVENT предназначены для обеспечения оптимальных температурных параметров внутри шкафов электрооборудования.

Как правило, в процессе работы оборудование, устанавливаемое внутри шкафа, выделяет определенное количество тепла. Интенсивность тепловыделения зависит от характера оборудования. Контроллеры, источники питания, твердотельные реле, твердотельные регуляторы, частотные преобразователи – далеко не полный перечень устройств, излучающих большое количество тепла. Для предотвращения повышения температуры в пределах замкнутого объема шкафа (что потенциально приводит к перегреву оборудования и выходу его из строя) очевидна необходимость циркуляции воздуха.

Впускные и выпускные решетки KIPVENT – оптимальное решение для обеспечения эффективного воздухообмена внутри объема шкафа и поддержания нормальной температуры. Помимо этого, решетки оснащены сменным фильтрующим элементом, препятствующим проникновению пыли внутрь шкафа и ее осаждению на элементах электрооборудования.

Некоторые правила использования вентиляторов и решеток серии KIPVENT:

  • Используйте впускные решетки с вентиляторами и выпускные решетки, когда температура воздуха снаружи ниже, чем температура внутри шкафа. В этом случае применение решеток и вентиляторов будет наиболее экономичным и эффективным.
  • Используете впускную решетку с вентилятором для нагнетания воздуха внутрь шкафа, а не наоборот, тогда из-за создаваемого в шкафу избыточного давления весь объем воздуха будет проходить исключительно через фильтрующие элементы.
  • Устанавливаете впускную решетку с вентилятором в нижней трети шкафа, а выпускную решетку в верхней трети как можно выше. Это будет способствовать естественной конвекции воздуха, предотвратит скопление теплого воздуха выше вентилятора и исключит появление локальных зон перегрева.
  • Обеспечьте свободный доступ воздуха к впускным и выпускным решеткам шкафа, чтобы излишнее тепло беспрепятственно могло быть передано из шкафа в окружающую среду.



Технические характеристики впускных решеток с вентиляторами серии KIPVENT:

Параметр Значение параметра

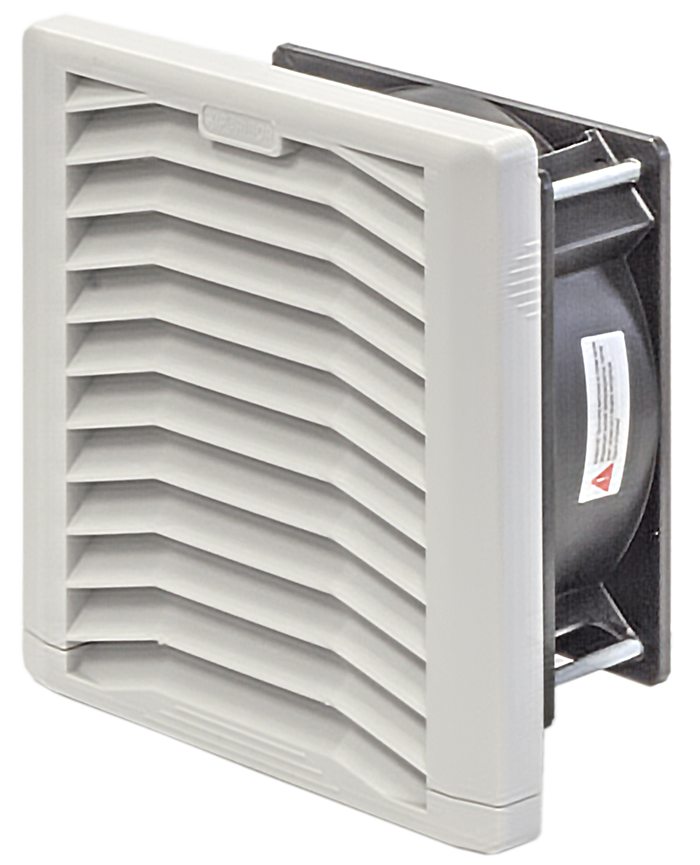

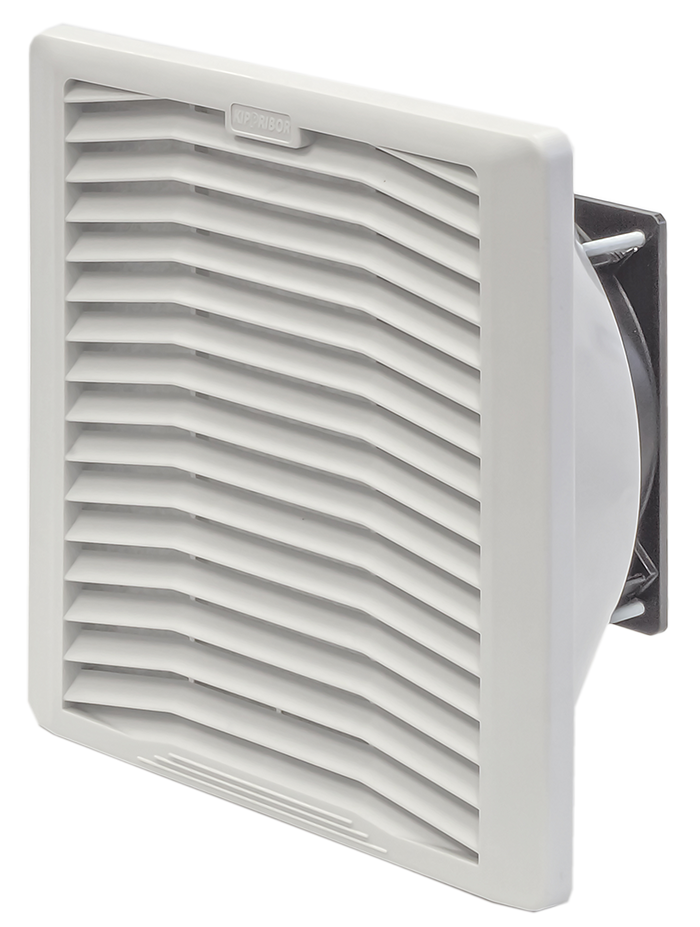

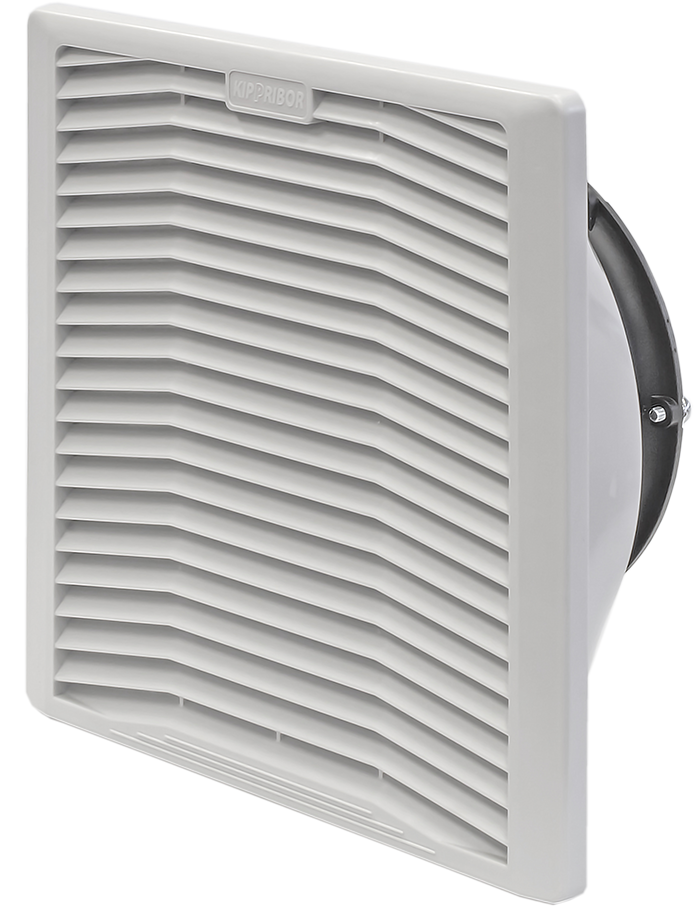

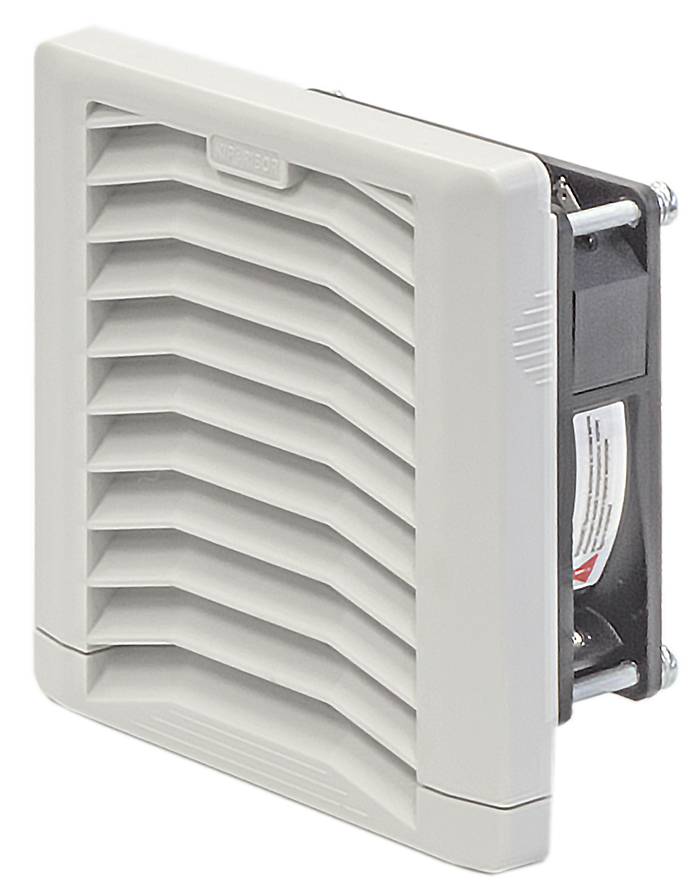

Фото KIPPRIBOR KIPVENT-100.01.230 KIPPRIBOR KIPVENT-200.01.230 KIPPRIBOR KIPVENT-300.01.230 KIPPRIBOR KIPVENT-400.01.230 KIPPRIBOR KIPVENT-400.11.230 KIPPRIBOR KIPVENT-400.21.230

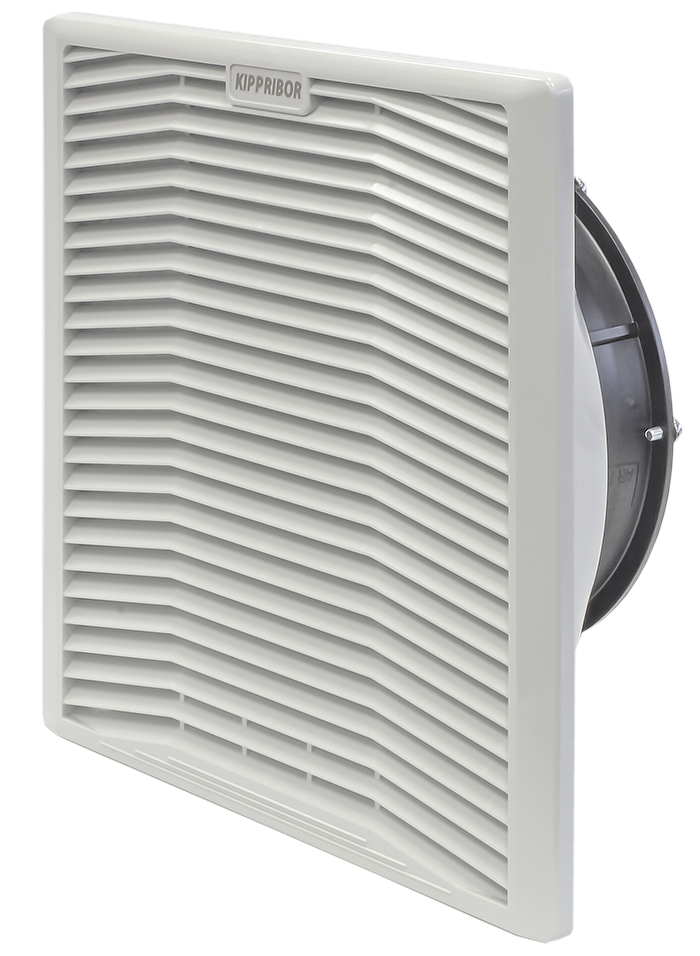

Модификация KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230 KIPVENT-400.01.230 KIPVENT-400.11.230 KIPVENT-400.21.230 KIPVENT-500.01.230
Напряжение питания 230 VAC
Частота питающей сети 50 Гц
Мощность 20 Вт 14 Вт 21 Вт 45 Вт 56 Вт 54 Вт 54 Вт
Потребляемый ток 100 мА 90 мА 135 мА 200 мА 390 мА 260 мА 260 мА
Электрическое подключение Разъем Faston серии 0,110" (наконечники поставляются в комплекте) Кабельный вывод Разъем Faston серии 0,110" (наконечники поставляются в комплекте)
Свободная подача воздуха 42 м3 88 м3 111 м3 269 м3 541 м3 580 м3 580 м3
Подача воздуха в комбинации с выпускной решеткой 36 м3 65 м3 94 м3 238 м3 429 м3 456 м3 511 м3
Макс. статическое давление 28 Па 26 Па 55 Па 110 Па 143 Па 155 Па 115 Па
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Уровень шума (DIN 45 635) 35 дБ 49 дБ 49дБ 57 дБ 61 дБ 63 дБ 61 дБ
Тип подшипника Подшипник качения
Степень защиты IP 54
Габаритные размеры 121х121х60,5 мм 148,5х148,5х73,5 мм 204х204х103 мм 255х255х115 мм 255х255х130 мм 255х255х124 мм 322х322х130 мм
Размер выреза 93,5х93,5 мм 121х121 мм 174х174 мм 224х224 мм 224х224 мм 224х224 мм 291х291 мм
Масса 0,38 кг 0,79 кг 1,01 кг 1,64 кг 2,28 кг 1,73 кг 2,99 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C



Технические характеристики выпускных решеток серии KIPVENT:

Параметр Значение параметра
Фото Впускная решетка KIPVENT-100.01.300 Впускная решетка KIPVENT-200.01.300 Впускная решетка KIPVENT-300.01.300 Впускная решетка KIPVENT-400.01.300 Впускная решетка KIPVENT-500.01.300
Модификация KIPVENT-100.01.300 KIPVENT-200.01.300 KIPVENT-300.01.300 KIPVENT-400.01.300 KIPVENT-500.01.300
Поверхностная плотность фильтра 150 г/м2
Класс фильтра (DIN 779) G2
Степень защиты IP 54
Габаритные размеры 121х121,5х29,5 мм 148,5х148,5х29,5 мм 204х204х29,5 мм 255х255х30 мм 322х322х26,5 мм
Размер выреза 93,5х93,5 мм 121х121 мм 174х174 мм 222х222 мм 291х291 мм
Масса 0,07 кг 0,16 кг 0,29 кг 0,43 кг 0,66 кг
Материал Не поддерживающий горение ABS-FR пластик, категория воспламеняемости V0 согласно UL94
Цвет RAL7035
Рабочая температура -20…+60 °C
Температура хранения -40…+70 °C



Характеристики вентиляторов в координатах «давление/расход»:

KIPVENT-100.01.230 KIPVENT-200.01.230 KIPVENT-300.01.230
Характеристики вентилятора KIPVENT-100.01.230 Характеристики вентилятора KIPVENT-200.01.230 Характеристики вентилятора KIPVENT-300.01.230

KIPVENT-400.01.230 KIPVENT-400.11.230 KIPVENT-400.21.230
Характеристики вентилятора KIPVENT-400.01.230

  KIPVENT-500.01.230




Габаритные и установочные размеры впускных решеток с вентиляторами и выпускных решеток серии KIPVENT:

KIPVENT-100.01.230 KIPVENT-100.01.300 Вырез под установку

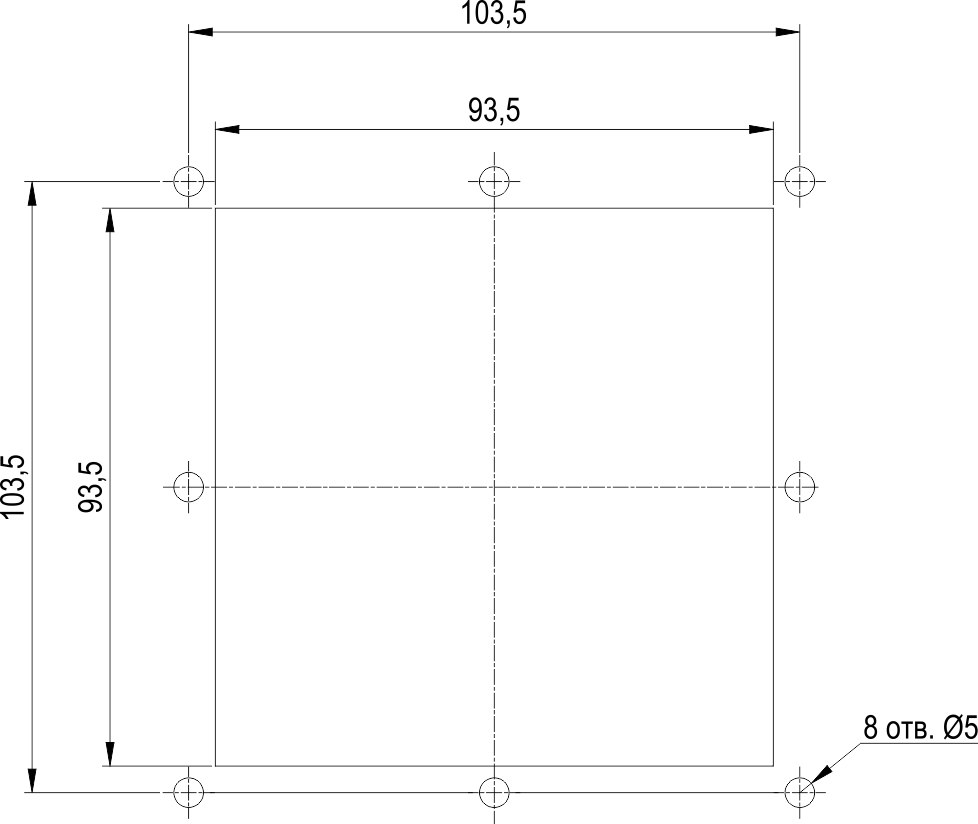

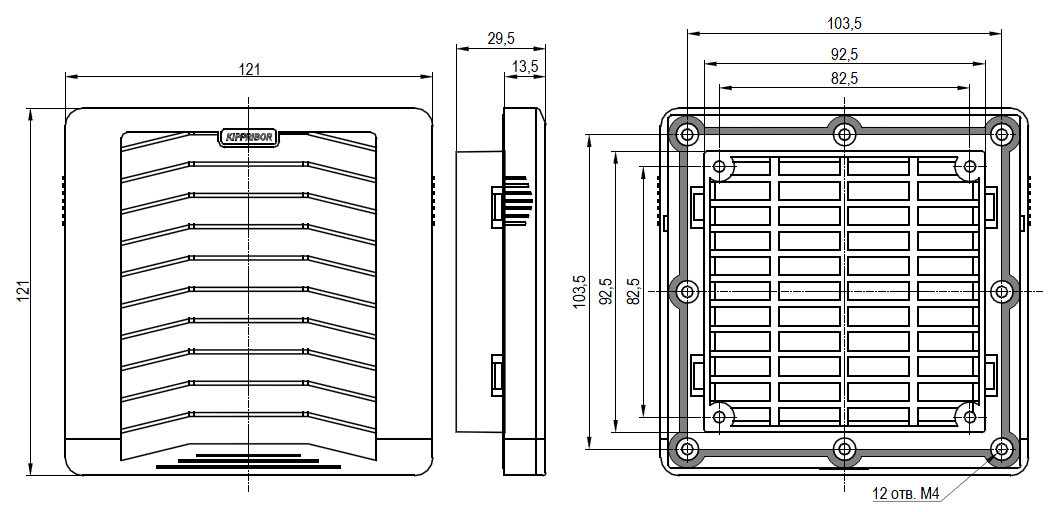

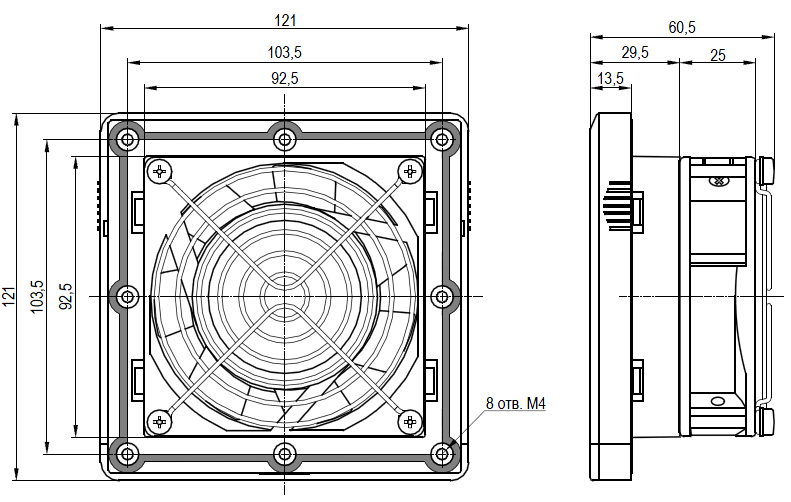

Габаритные размеры вентилятора KIPVENT-100.01.230 Габаритные размеры впускной решетки KIPVENT-100.01.300 Габаритные размеры выреза под установку решетки KIPVENT-100

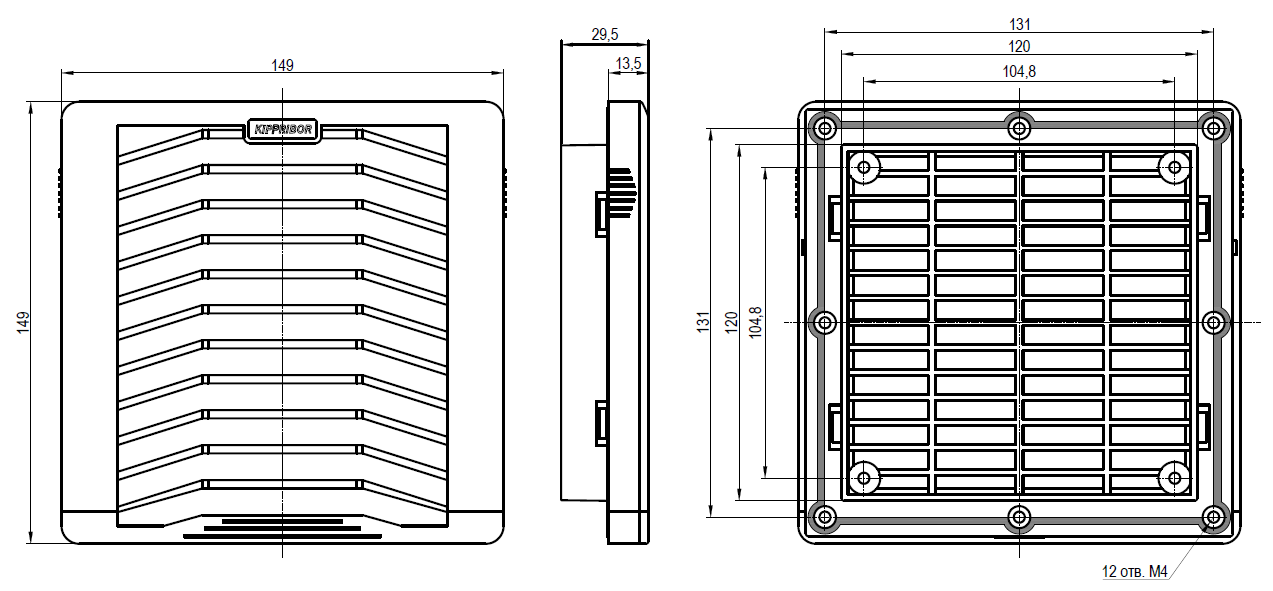

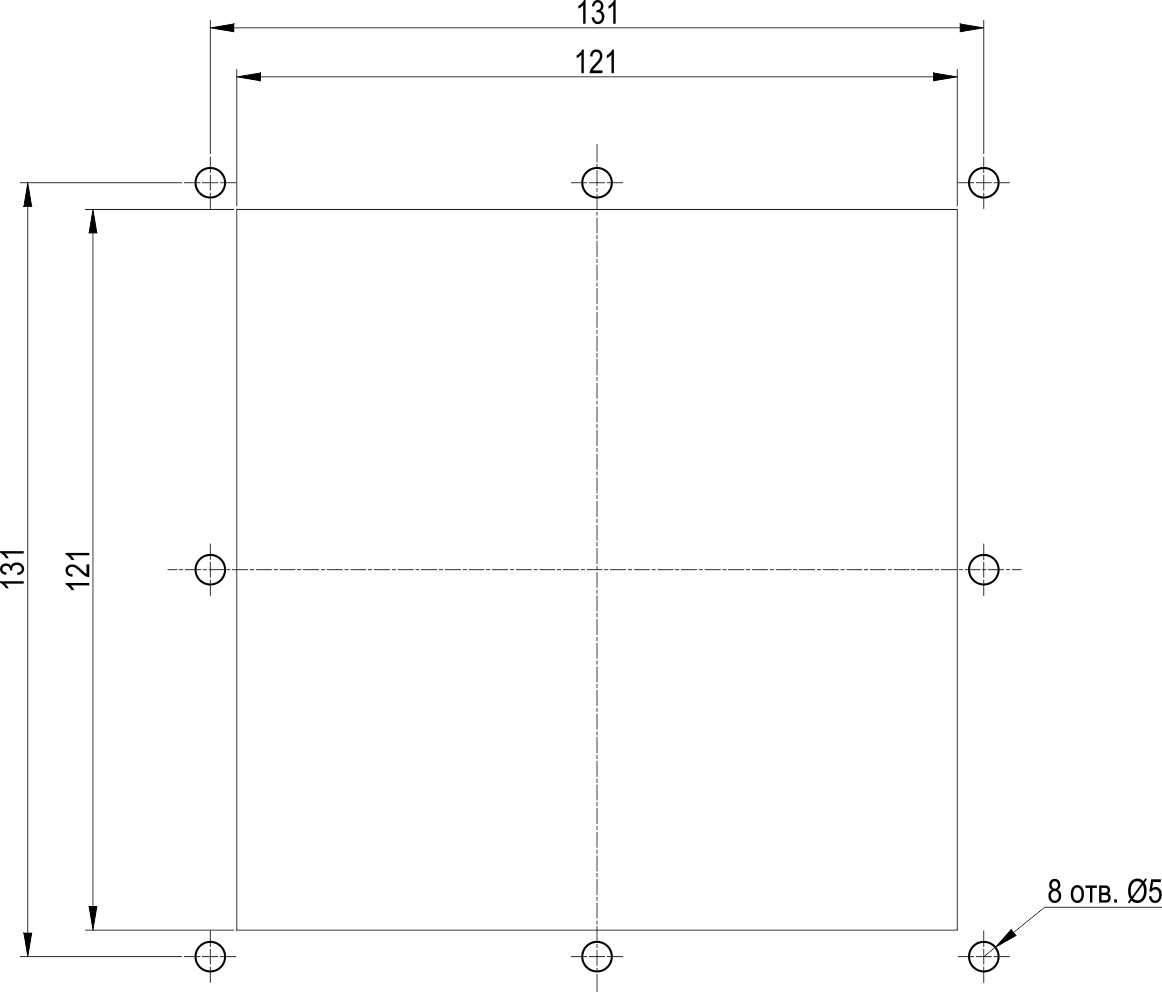

KIPVENT-200.01.230 KIPVENT-200.01.300 Вырез под установку

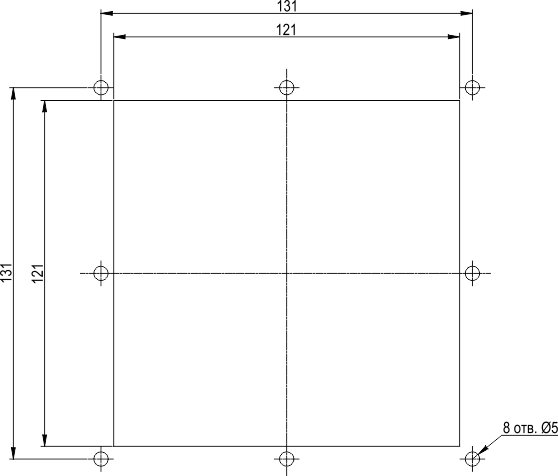

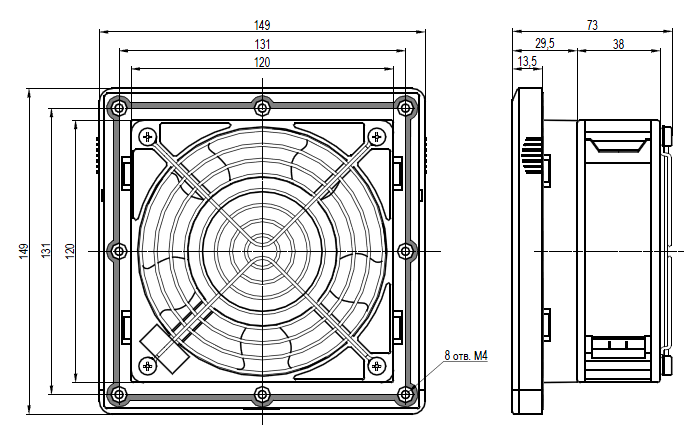

Габаритные размеры вентилятора KIPVENT-200.01.230 Габаритные размеры впускной решетки KIPVENT-200.01.300 Габаритные размеры выреза под установку решетки KIPVENT-200

KIPVENT-300.01.230 KIPVENT-300.01.300 Вырез под установку

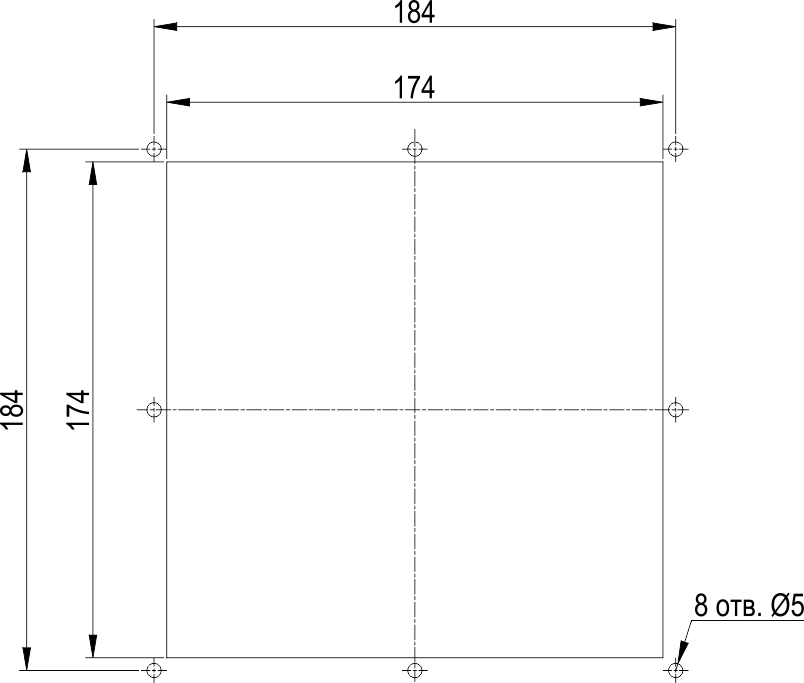

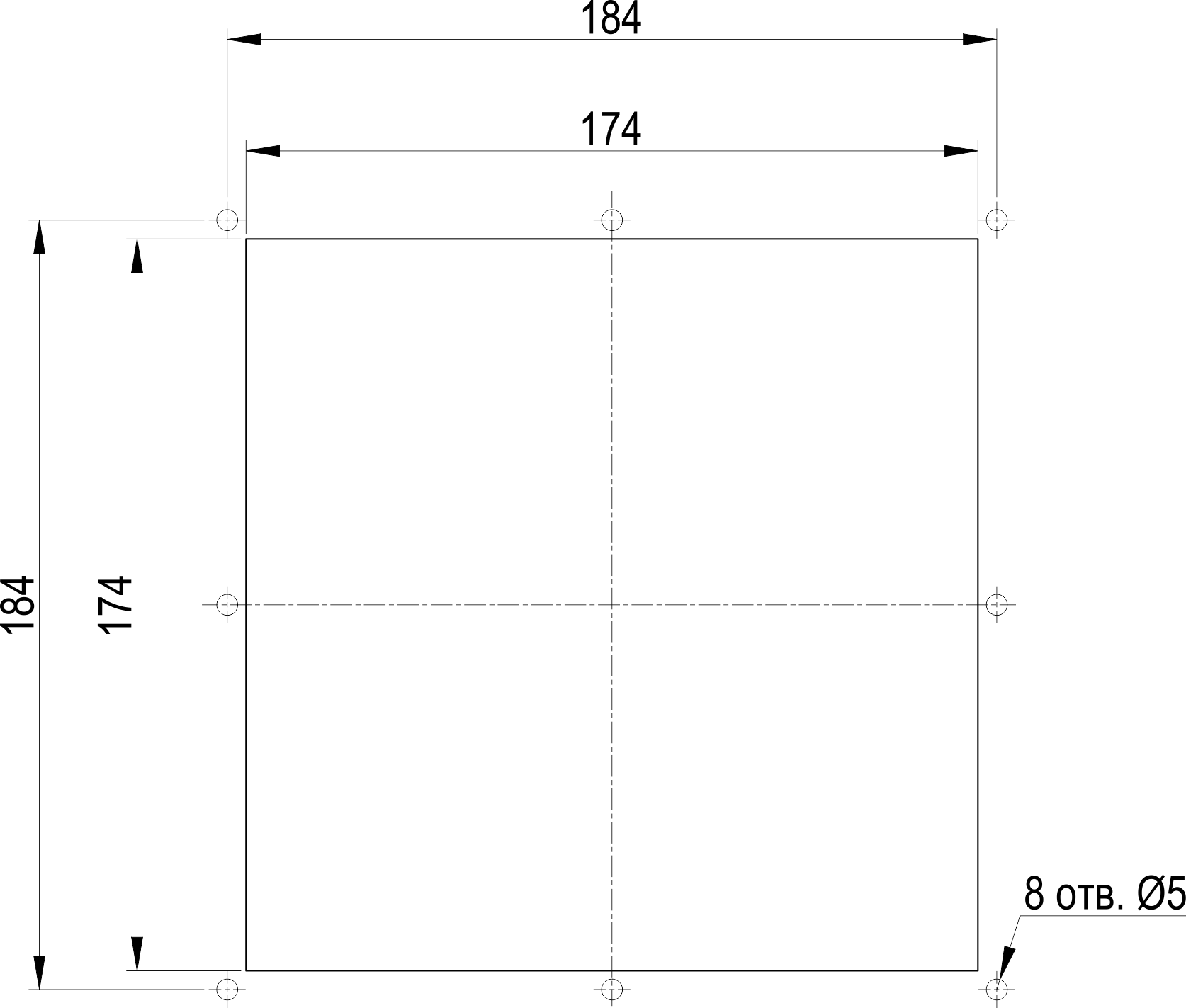

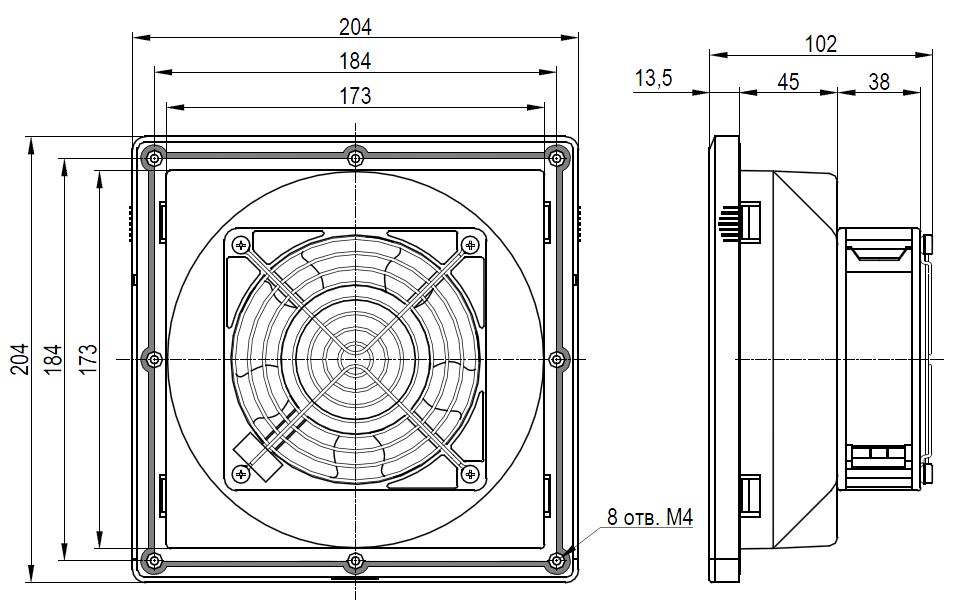

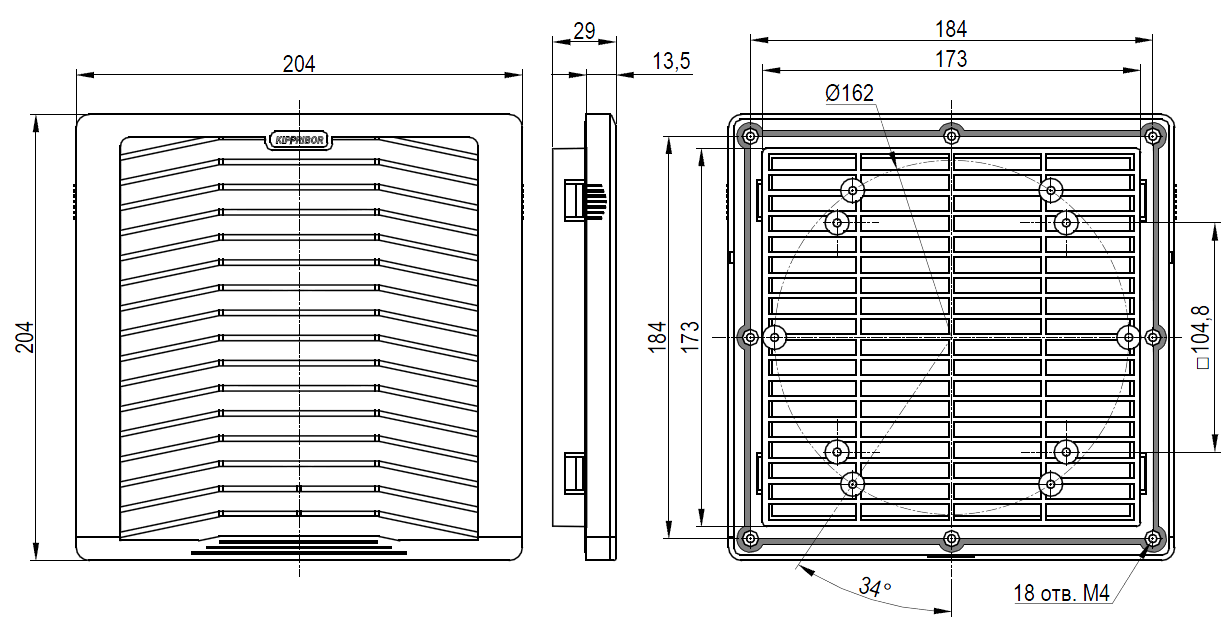

Габаритные размеры вентилятора KIPVENT-300.01.230 Габаритные размеры впускной решетки KIPVENT-300.01.300 Габаритные размеры выреза под установку решетки KIPVENT-300

KIPVENT-400.01.230 KIPVENT-400.01.300 Вырез под установку впускных решеток

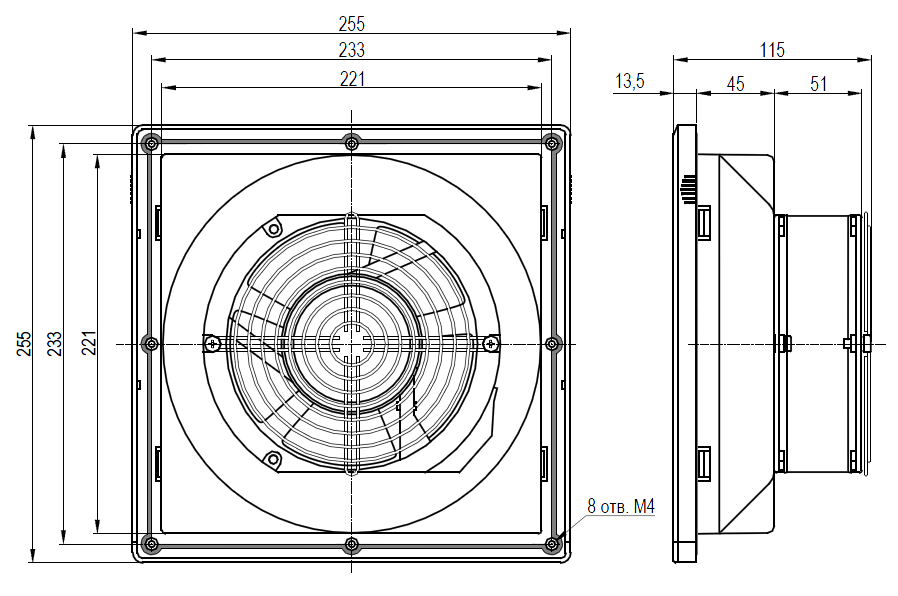

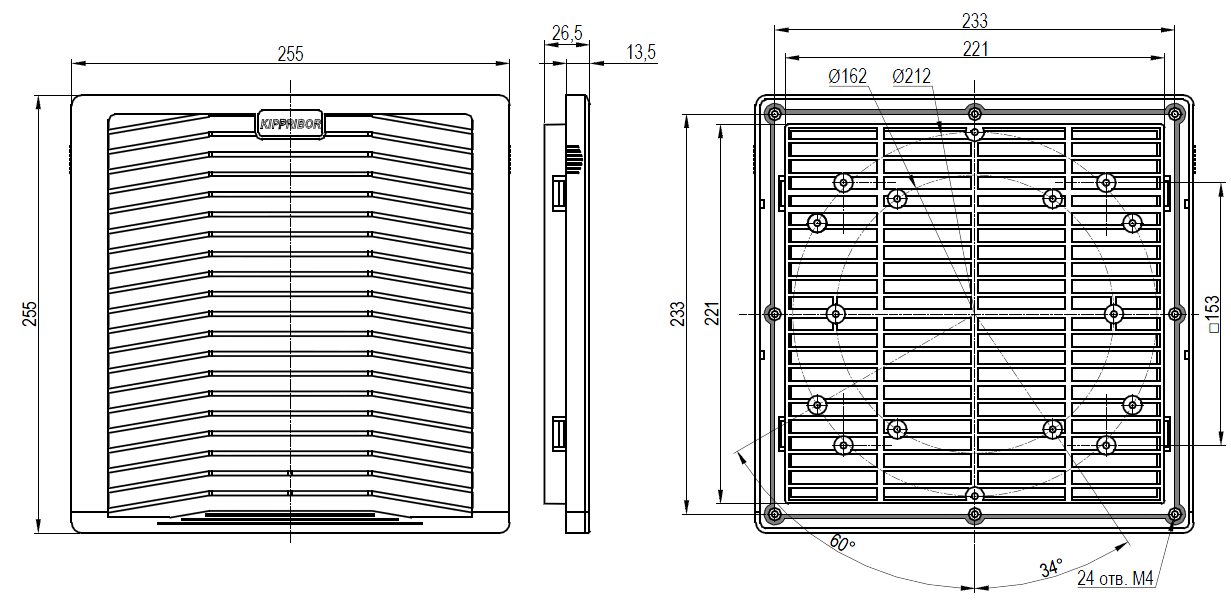

Габаритные размеры вентилятора KIPVENT-400.01.230 Габаритные размеры впускной решетки KIPVENT-400.01.300 Габаритные размеры выреза под установку решетки KIPVENT-400
KIPVENT-400.11.230


Вырез под установку выпускных решеток

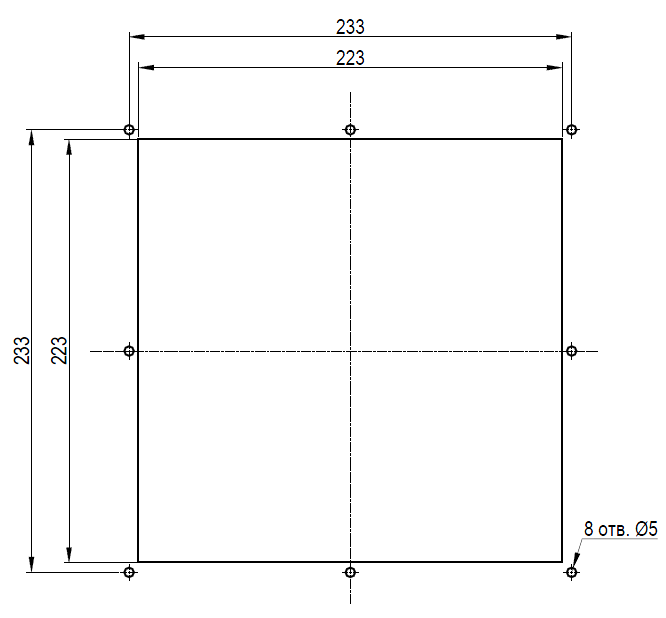

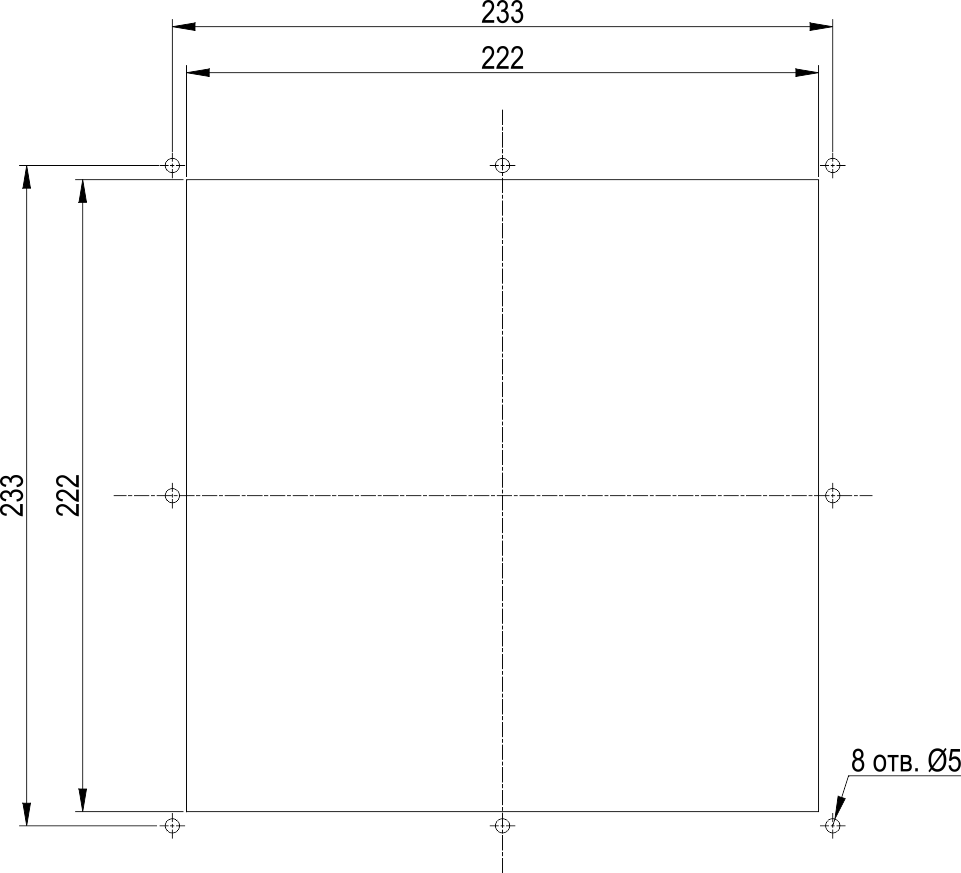

Габаритные размеры выреза под установку решетки KIPVENT-400

KIPVENT-400.21.230

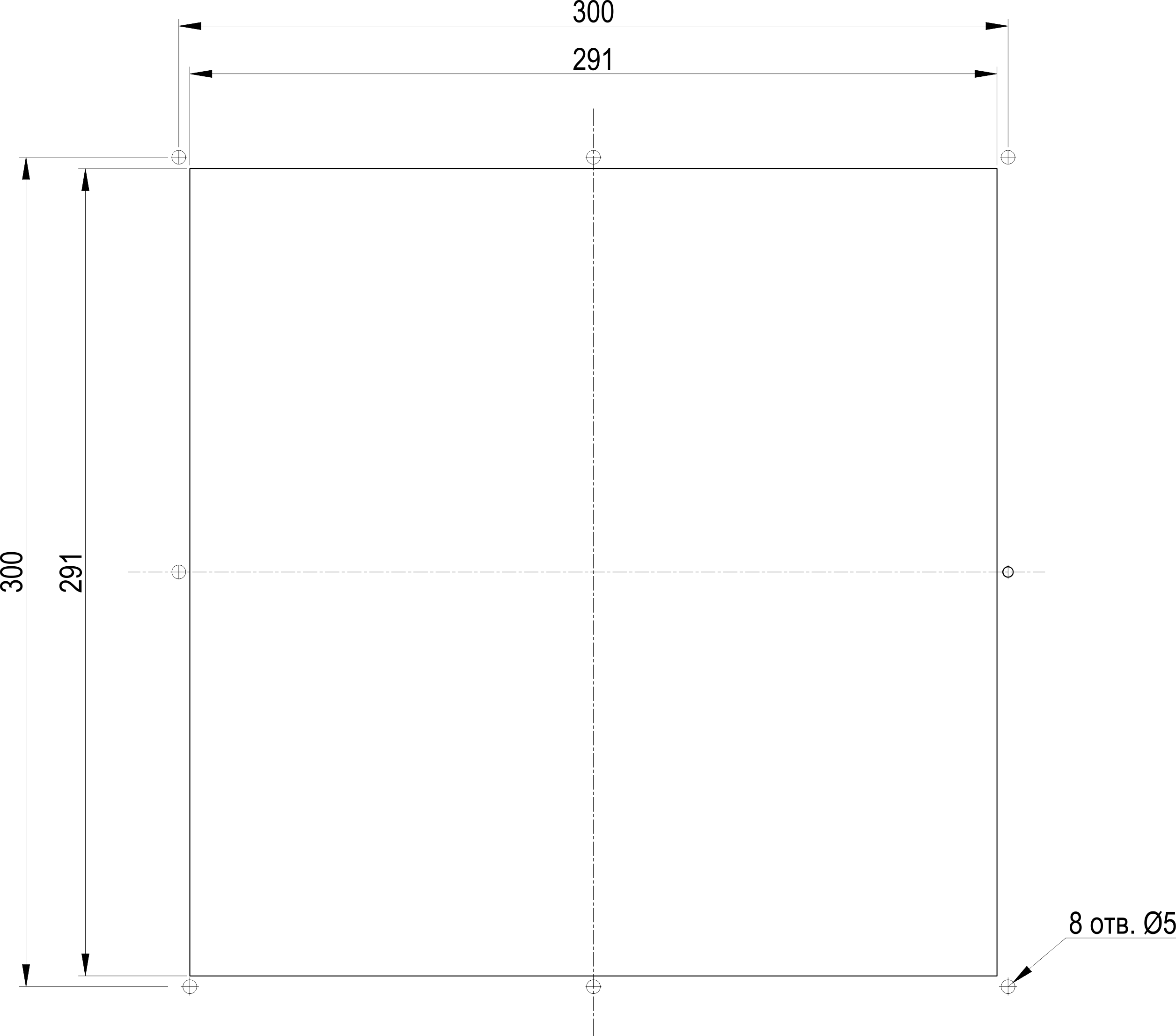

KIPVENT-500.01.230 KIPVENT-500.01.300 Вырез под установку

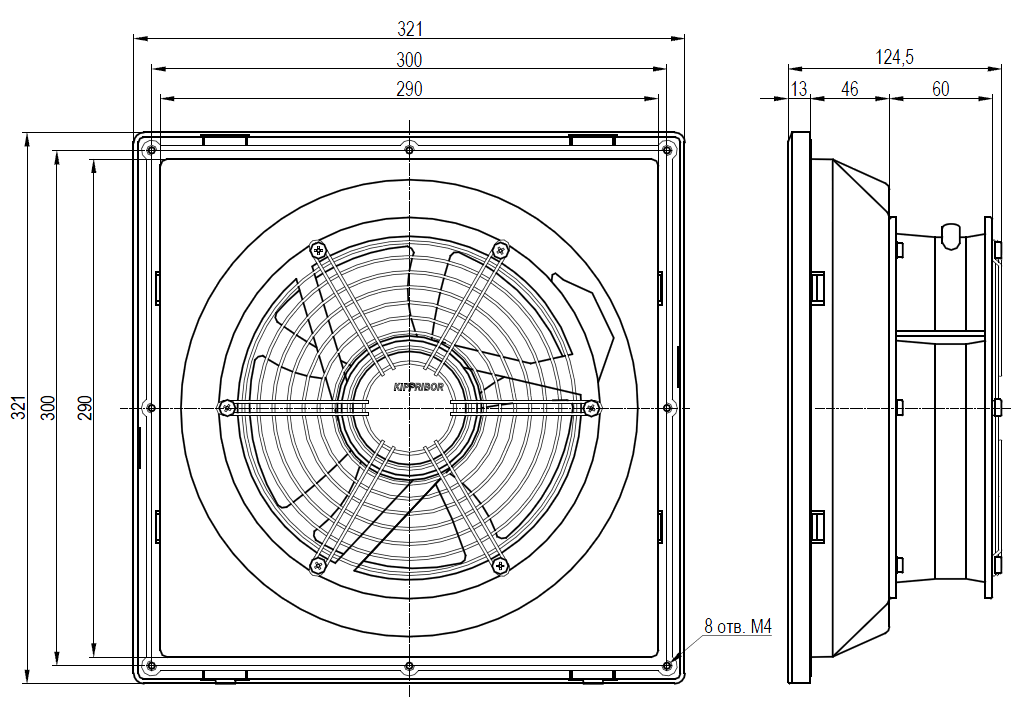

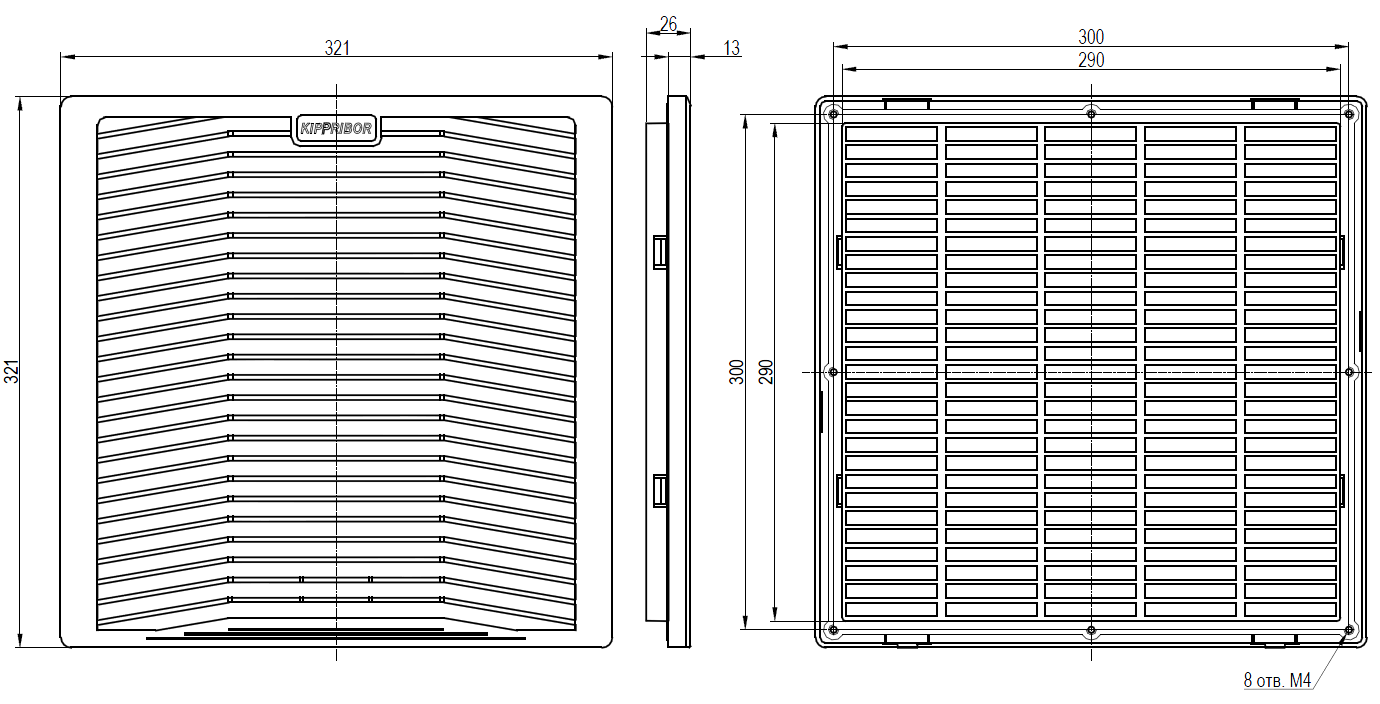

Габаритные размеры вентилятора KIPVENT-500.01.230 Габаритные размеры впускной решетки KIPVENT-500.01.300 Габаритные размеры выреза под установку решетки KIPVENT-500
