Однофазные малогабаритные ТТР для коммутации маломощной нагрузки. Серия KIPPRIBOR MD-xx44.ZD3 — это самый бюджетный на рынке твердотельных реле (ТТР) вариант для коммутации маломощной резистивной и слабоиндуктивной нагрузки.
Рекомендуемые области применения: коммутация цепей управления маломощных нагревательных элементов в системах ON/OFF или ПИД-регулирование на базе приборов типа ТРМ201, 101, 210 и пр. , коммутация цепей управления трехходовых клапанов и задвижек совместно с приборами типа ТРМ12, 212, 148 и т. п. Широко используется в системах котельной автоматики для управления исполнительными механизмами типа МЭО, KIPVALVE DCL/DXL и т. п.
|
Особенности коммутации нагрузки для ТТР серии MD-xx44.ZD3
- Диапазон управляющего сигнала 3...32 VDC;
- Переключение в "нуле" минимизирует коммутационные помехи;
- Максимально допустимый ток нагрузки 15 А.
- Коммутация маломощной резистивной или слабоиндуктивной нагрузки;
- Широкий диапазон коммутируемого напряжения 24...400 VAC;
- Высокое максимальное пиковое напряжение 900 VAC (9 класс).
Конструктивные особенности
Низкие токи коммутации серии MD-xx44.ZD3 вызывают сравнительно малый нагрев самого ТТР и позволяют применить максимально бюджетные конструктивные решения:
- алюминиевое основание - более бюджетный вариант по сравнению с медным, но достаточно для теплоотвода при малых токах коммутации;
- симисторный выходной силовой элемент - наиболее бюджетный для ТТР обеспечивающий надежную коммутацию малых токов;
- встроенная шунтирующая выход RS - цепочка.

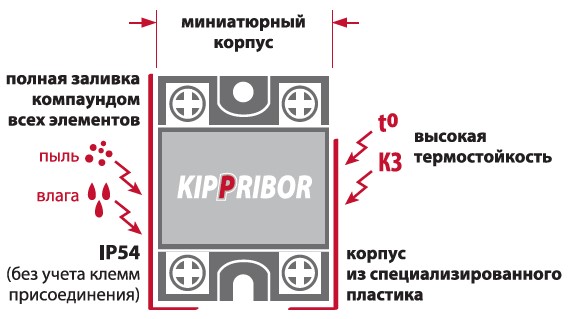

Корпусные особенности
Коммутация однофазной или трехфазной нагрузки с любой схемой включения
|
однофазная нагрузка
|
трехфазная нагрузка
|
|
|
|
|
Применение отдельного ТТР для каждой из 3-х фаз повышает надежность коммутации, а следовательно, и всей системы управления в целом.
Технические характеристики
|
Характеристика
|
Значение
|
|
Вид коммутируемого тока
|
переменный ток
|
|
Тип коммутируемой сети
|
• однофазная
• трехфазная (устанавливается одно ТТР на каждую фазу) по схеме «звезда», «звезда с нейтралью», «треугольник»
|
|
Тип коммутируемой нагрузки
|
• резистивная (до 12 А)
• индуктивная (до 1,5 А)
|
|
Коммутируемое напряжение
|
24...440 VAC / 50 Гц
|
|
Управляющий сигнал
|
напряжение 3...32 VDC
|
|
Входное сопротивление
|
600 Ом
|
|
Порог включения управляющего сигнала
|
3 VDC
|
|
Порог отключения управляющего сигнала
|
1 VDC
|
|
Тип выходных силовых элементов
|
симисторы (TRIAC)
|
|
Вид коммутации
|
коммутация при переходе через 0
|
|
Максимальная частота коммутации
|
50 Гц
|
|
Максимальное пиковое напряжение
|
9 класс (900 VAC)
|
|
Потребляемый ток в цепи управления
|
≤9 мА
|
|
Падение напряжения на реле в коммутируемой цепи
|
≤1,6 VAC
|
|
Ток утечки в коммутируемой цепи
|
≤10 мА
|
|
Время переключения реле
|
≤10 мс (при частоте 50 Гц)
|
|
Сопротивление изоляции
|
500 МОм (при 500 VDC)
|
|
Электрическая прочность изоляции
|
Соответствует стандартам UL1577
(2500 V в течение одной минуты)
|
Общие характеристики и рекомендации
|
Характеристика
|
Значение
|
|
Габаритные размеры и масса
|
39,5 × 29,5 × 16,5 мм; ≤30 г
|
|
Материал основания
|
алюминий
|
|
Индикация
|
светодиод для контроля наличия
входного сигнала
|
|
Тип монтажа
|
крепление винтами на плоскость
|
|
Рекомендации по схеме включения
|
при управлении индуктивной нагрузкой
необходимо установить варистор
параллельно цепи нагрузки
(см. схему включения)
|
Модификации. Рекомендуемые токи нагрузки
|
Модификация ТТР
|
Рекомендуемый ток нагрузки
|
Максимально допустимый ток нагрузки
|
I2t
|
|
резистивная
нагрузка
|
индуктивная
нагрузка
|
|
MD-0544.ZD3
|
4 A
|
0,5 A
|
5 A
|
21 А2с
|
|
MD-1044.ZD3
|
8 A
|
1 A
|
10 A
|
72 А2с
|
|
MD-1544.ZD3
|
12 A
|
1,5 A
|
15 A
|
128 А2
|

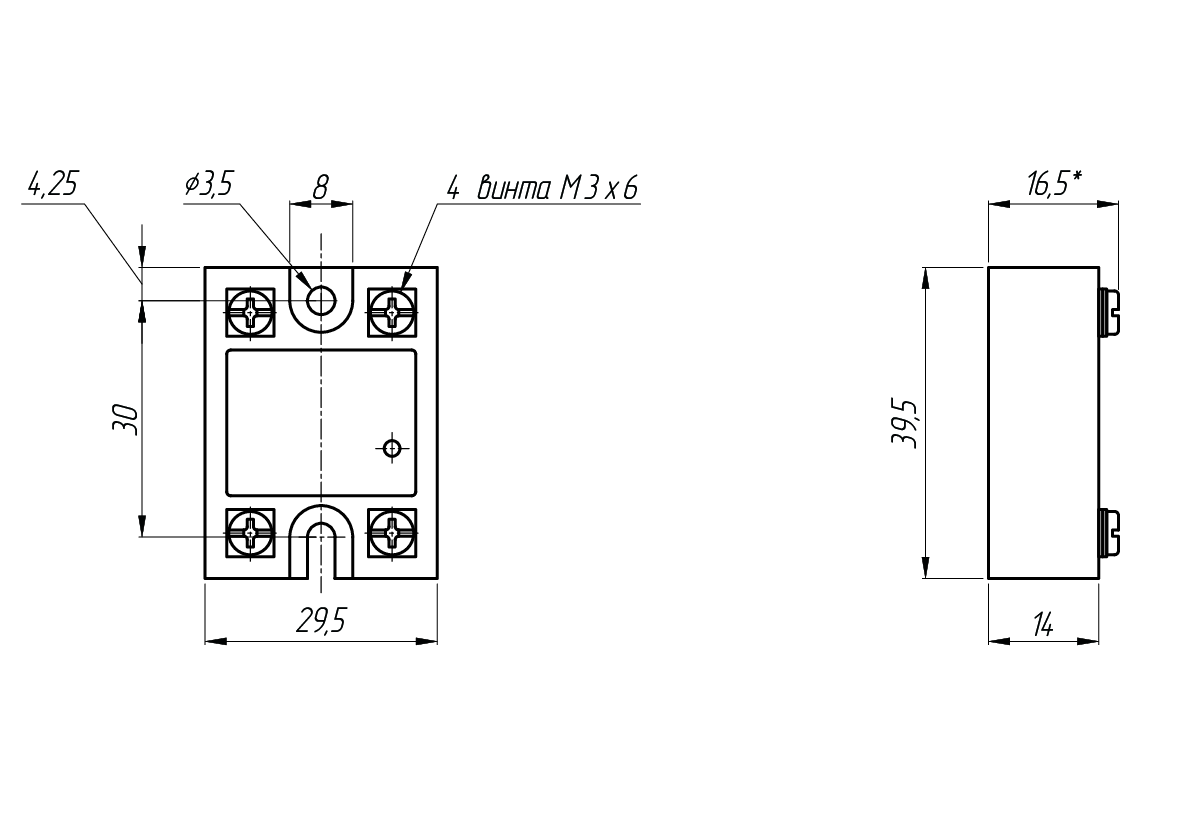

Габаритные размеры
Схема подключения ТТР
Рекомендуемые радиаторы охлаждения
При коммутации токов свыше 5 А необходимо применение радиаторов охлаждения. Правила выбора и характеристики радиаторов, а также рекомендации по применению вентиляторов.
|
Модель
|
PTP060
|
|
MD-0544.ZD3
|
1×5 А
|
|
MD-1044.ZD3
|
1×10 А
|
|
MD-1544.ZD3
|
1×15 А
|
В ячейках таблицы указано количество ТТР, которое возможно установить на радиатор и максимальный ток по каждой фазе.
Обозначение при заказе ТТР серии MD-xx44.ZD3
Например: MD-0544.ZD3
Вы заказали: твердотельное реле в малогабаритном корпусе, однофазное, максимальный ток нагрузки 5 А, номинальное коммутируемое напряжение 440 VAC, управляющий сигнал – напряжение 3…32 VAC, коммутация напряжения переменного тока.
