ТТР (выключатели нагрузки) в стандартном корпусе нового образца для коммутации нагрузки в цепях постоянного тока до 40 А. Применяются для управления нагрузкой резистивного или индуктивного типа, а также для усиления сигнала при подключении нагрузки к приборам, имеющим выход малой мощности.
Особенности коммутации нагрузки для твердотельных реле серии HD-xx25.DD3 [M02]
- Максимальный коммутируемый ток 40 А.
- Коммутация токов до 30 А / 4 А при работе с резистивной / индуктивной нагрузкой.
- Управляющий сигнал – постоянное напряжение.
- Диапазон коммутируемого напряжения от 12 до 250 VDC.
- В качестве силового ключа в ТТР серии HD-xx25.DD3 [M02] установлен MOSFET.
ВНИМАНИЕ! При работе реле в режимах, сопровождающихся нагревом основания свыше 40°С необходимо применение радиаторов охлаждения...>>
Конструктивные особенности твердотельных реле серий HD-xx25.DD3 [M02]
- Обновленный дизайн корпуса ТТР с устойчивой к истиранию маркировкой.
- Удобная крышка контактов защищает от случайного прикосновения к токоведущим частям реле.
- Современная элементная база и высококачественные силовые ключи обеспечивают надежную и безотказную работу устройства.
- Гальваническая развязка обеспечивает отсутствие электрических связей между входной и выходной цепью ТТР.
- Применение в качестве материала основания медного сплава позволяет повысить эффективность отвода тепла от силового ключа ТТР.
- Реле и крышка выполнены в корпусе из материала, обладающего высокой прочностью и устойчивостью к деформациям. Повышенная теплостойкость материалов корпуса, а также заполнение компаундом внутренних элементов ТТР обеспечивают целостность устройства при возникновении аварийных ситуаций.
Технические характеристики реле серий HD-xx25.DD3 [M02] Характеристики входных цепей ТТР серий HD-xx25.DD3 [M02]
| Параметр |
Значение |
| Модель ТТР |
HD-xx25.DD3 [M02] |
| Тип управляющего сигнала |
Дискретный сигнал напряжения |
| Диапазон напряжения управляющего сигнала |
5…32 VDC |
| Напряжение гарантированного включения |
≥ 5 VDC |
| Напряжение гарантированного выключения |
≤ 1 VDC |
| Ток потребления цепи управления |
≤ 38 мА (±0,5 мА) |
| Время включения |
≤ 5 мс |
| Время выключения |
≤ 5 мс |
| Максимальная частота переключения |
≤ 100 Гц |
Характеристики выходной цепи ТТР серий HD-xx25.DD3 [M02]
| Параметр |
Значение |
| Номинальный ток ТТР |
10 А |
25 А |
40 А |
| Тип выходных силовых элементов |
Транзисторы |
| Тип коммутируемой сети |
Однофазная |
| Вид коммутируемого тока |
Постоянный |
| Минимальный коммутируемый ток |
0,002 А |
| Максимальный коммутируемый ток |
10 A |
25 A |
40 A |
| Ток утечки в закрытом состоянии |
≤ 1,2 мА |
| Скорость нарастания тока (di/dt) |
100 А/мкс |
| Максимальный импульс тока во включенном состоянии (≤ 10мс) |
90 А |
250 А |
380 А |
| Диапазон напряжения питания нагрузки |
12...250 VDC |
| Максимальное пиковое напряжение |
400 VDC (4 класс) |
| Тепловое сопротивление переход – основание (Rthjc) |
2,21 °С/ Вт |
1,48 °С/ Вт |
1,26 °С/ Вт |
| Максимальная температура p-n перехода (Tjmax) |
150°С |
| Мощность рассеивания (Dissipation) |
1,18 Вт*А |
1,14 Вт*А |
1,12 Вт*А |
| Падение напряжения в коммутируемой цепи во включенном состоянии |
≤ 1,2 V |
| Скорость нарастания напряжения в закрытом состоянии (dV/dt) |
1000 В/мкс |
| Сопротивление во включенном состоянии |
70 мОм |
50 мОм |
40 мОм |
| Электрическая прочность изоляции (цепь упр. / вых. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вх. цепь) |
2500 V в течение 1 минуты |
| Электрическая прочность изоляции (корпус / вых. цепь) |
2500 V в течение 1 минуты |
| Сопротивление изоляции |
500 МОм (при 500 VDC) |
Общие технические характеристики ТТР серий HD-xx25.DD3 [M02]
| Параметр |
Значение |
| Температура окружающей среды |
-30…+70 °С |
| Охлаждение |
Воздушное |
| Материал основания |
Медь никелированная |
| Индикация наличия управляющего сигнала |
Светодиодная |
| Тип монтажа |
Крепление винтами на поверхность |
| Масса |
≤ 150 г |
Модификации и номинальные токи ТТР серий HD-xx25.DD3 [M02]
| Модификация ТТР |
Номинальный ток нагрузки |
| Серия HD-xx25.DD3 [M02] |
| HD-1025.DD3 [M02] |
10 A |
| HD-2525.DD3 [M02] |
25 A |
| HD-4025.DD3 [M02] |
40 A |
Габаритные и установочные размеры ТТР серий HD-xx25.DD3 [M02]
Реле серии HD-xx25.DD3 [M02]
Схемы подключения ТТР серий HD-xx25.DD3 [M02]
Реле серии HD-xx25.DD3 [M02]

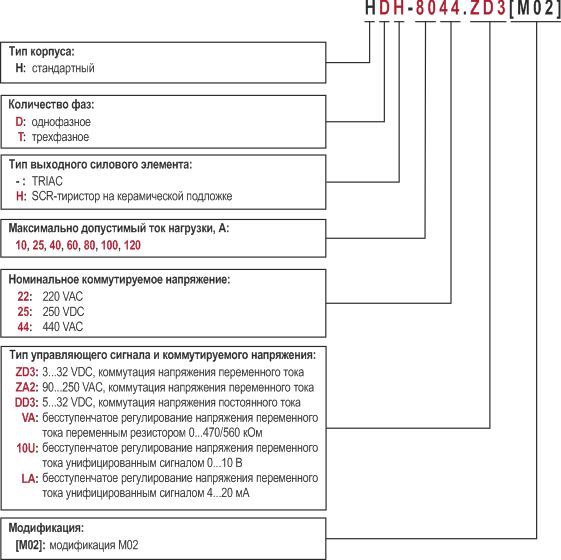

Обозначение при заказе ТТР серий HD-xx25.DD3 [M02]
Например: HD-4025.DD3 [M02]
Вы заказали: твердотельное реле в стандартном корпусе, однофазное, тип выходного ключа – MOSFET, максимальный ток нагрузки 40 А, номинальное коммутируемое напряжение 250 VDC, управляющий сигнал – напряжение 5…32 VDC, коммутация напряжения постоянного тока, модификация [M02].
