Оптоволоконные усилители KIPPRIBOR серии OF65

Прайс-лист

Описание и назначение оптоволоконных усилителей KIPPRIBOR серии OF65:

Оптоволоконные усилители OF65 должны использоваться совместно с  оптоволоконными кабелями серии OF (поставляются отдельно).

Усилитель OF65 является частью оптической системы, включающей в себя оптоволоконный кабель. Такое конструктивное решение позволяет дистанцировать усилитель непосредственно от зоны контроля. Изготовлены в корпусе из пластика, имеют слоты для подключения оптоволоконных кабелей, удобные регуляторы и информативные элементы LED – индикации. В модификациях с дисплеем предусмотрены программируемые параметры. Подключение питающих и сигнальных цепей выполняется через кабельный вывод. Усилители применяются для бесконтактного обнаружения объектов, определения их положения в пространстве, распознавания оптических меток в технологических процессах, подсчета изделий на линиях. Серия OF65 включает в себя модификации с дисплеем и без дисплея.

На основе оптоволоконных усилителей, в зависимости от применяемого оптоволоконного кабеля, может быть реализована система на отражение или на пересечение оптического луча.

Усилители широко применяются в производственных линиях, автоматах дозирования и фасовки, оборудовании пищевых производств.


Технические характеристики оптоволоконных усилителей KIPPRIBOR серии OF65:

Параметр Значение
Модификация OF65-UR000FN3.U5.K
OF65-UR000FP3.U5.K
OF65-UR000FN3.U5.K.D
OF65-UR000FP3.U5.K.D
Напряжение питания 12…24 VDC
Потребляемый ток ≤ 30 мА ≤ 50 мА
Характеристика выхода NPN / PNP с открытым коллектором, 24 VDC / 0,1 A, падение напряжения ≤ 1,1 VDC
Защита цепей От обратной полярности, короткого замыкания От обратной полярности, короткого замыкания, перегрузки
Источник излучения Красный светодиод
Режим работы LIGHT-ON / DARK-ON (переключаемый)
Элементы индикации LED – индикаторы Цифровой дисплей, LED – индикаторы
Настройка чувствительности Потенциометры грубой и тонкой настройки Программная настройка
Время отклика ≤ 1 мс 250мкс / 500 мкс / 1 мс (настраиваемое)
Функция таймера нет 40мс / 10 мс / OFF (настраиваемая)
Электрическая прочность изоляции 500 VAC в течение 1 мин
Степень защиты IP55 IP65
Температура эксплуатации -10…+50°С -10…+55°С*
Влажность воздуха 35…85%
Виброустойчивость 10…55 Гц с амплитудой 1,5 мм в каждой координате X, Y, Z в течение 2 часов
Монтаж На DIN – рейку / на поверхность
Материал корпуса ABS - пластик PVC-пластик
Масса 110 г 80 г
Электрическое подключение Кабельный вывод 2 м

* – Температура эксплуатации зависит от числа установленных рядом усилителей и составляет:
при количестве 3...10 шт – от минус 10 до плюс 50°С;
при количестве 11...16 шт – от минус 10 до плюс 45°С.


Таблица выбора оптоволоконных усилителей KIPPRIBOR серии OF65:

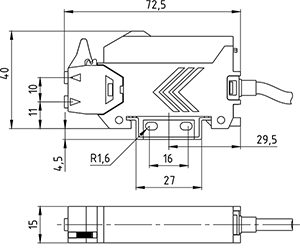

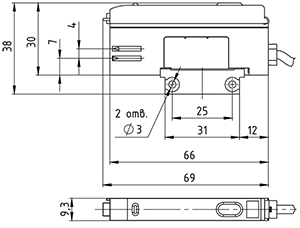

Модификация Схема подключения Коммутационная функция Габаритный чертеж
OF65-UR000FN3.U5.K NPN трехпроводная NO/NC
OF65-UR000FP3.U5.K PNP трехпроводная
OF65-UR000FN3.U5.K.D NPN трехпроводная
OF65-UR000FP3.U5.K.D PNP трехпроводная

Таблица совместимости оптоволоконных усилителей KIPPRIBOR серии OF65 и оптоволоконных кабелей:

Модификация Совместимость с оптоволоконными кабелями
OFM4-TR0015.2M OFM4-DR0002.2M OFM6-TR0020.2M OFM6-DR0006.2M
OF65-UR000FN3.U5.K Да Да Да Да
OF65-UR000FP3.U5.K
OF65-UR000FN3.U5.K.D Да Нет Да Да
OF65-UR000FP3.U5.K.D

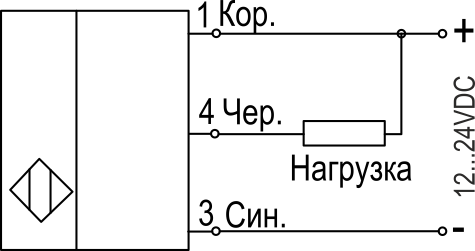

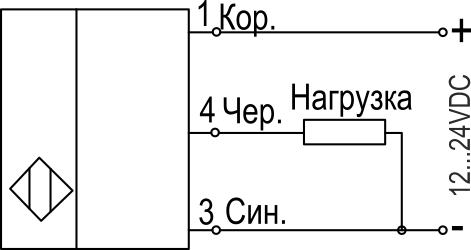

Схемы подключения оптоволоконных усилителей KIPPRIBOR серии OF65:

С выходом NPN - типа С выходом РNР - типа

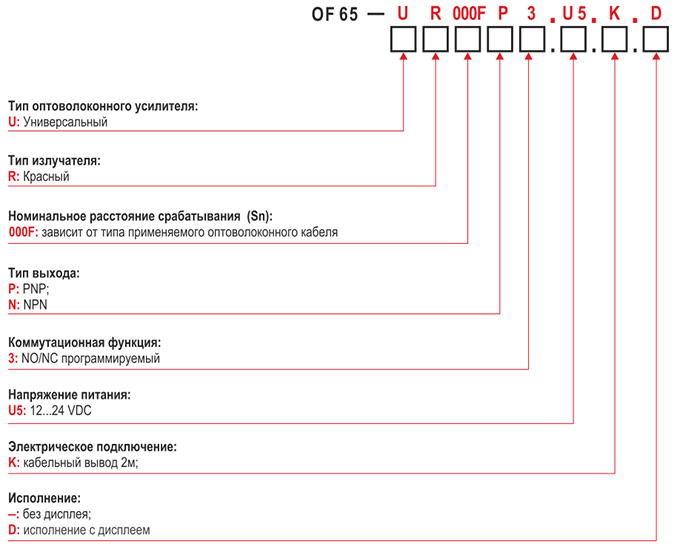

Обозначение при заказе оптоволоконных усилителей KIPPRIBOR серии OF65:

Например: OF65-UR000FN3.U5.K.D

Вы заказали: Оптоволоконный усилитель с красным излучателем с номинальным расстоянием срабатывания, зависящим от оптоволоконного кабеля, с выходом NPN – типа, коммутационной функцией NC / NO, напряжение питания 12…24 VDC с кабельным выводом 2 метра, исполнение с дисплеем.


Комплект поставки оптоволоконных усилителей KIPPRIBOR серии OF65:

Усилитель оптоволоконный с кабельным выводом 1 шт
Монтажный комплект 1 шт
