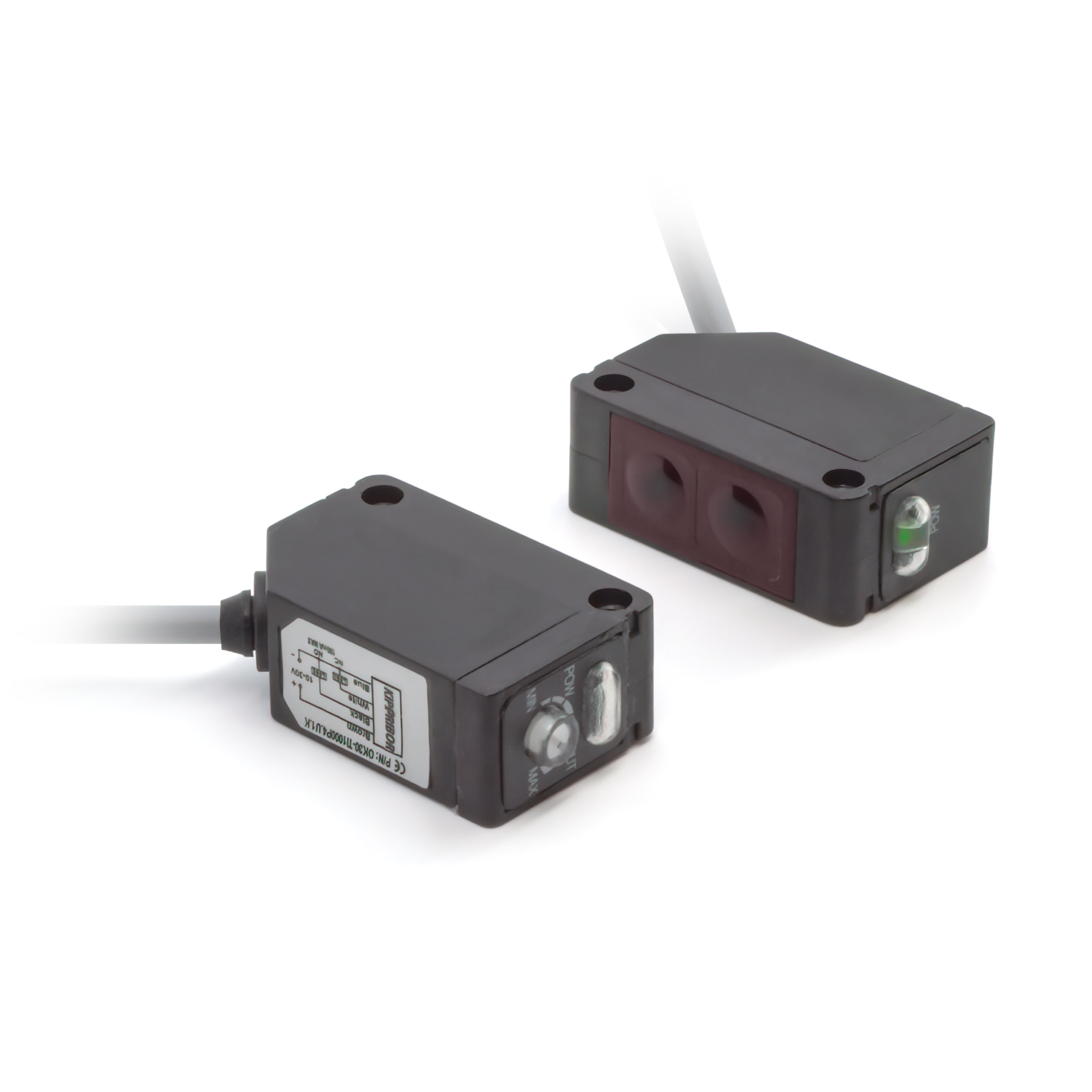

Оптические датчики KIPPRIBOR ОK30 - оптоэлектронные устройства, которые состоят из источника излучения и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Изготовлены в миниатюрном пластиковом корпусе.
Отличительные особенности датчиков ОК30: широкий диапазон расстояний срабатывания, модификации для работы с прозрачными материалами и материалами с высокой отражающей способностью, три типа датчиков в серии, принадлежности для монтажа в комплекте.
Применяются в оборудовании пищевых производств, фасовочных линиях, станках и аппаратах.
|
![Нажмите для увеличения Оптические бесконтактные датчики (выключатели) KIPPRIBOR серии OK30 в малогабаритном корпусе](/_data/objects/0000/0909/main.jpg) |
Технические характеристики оптических бесконтактных датчиков KIPPRIBOR серии OK30:
Параметр |
Значение |
Модификация |
ОК30-T |
ОК30-D |
ОК30-R |
Тип датчика |
Барьерного типа |
Диффузного типа |
Рефлекторного типа |
Расстояние срабатывания номинальное (Sn) |
5 м; 10 м |
0,35 м; 0,8 м |
0,7 м; 2 м;4 м |
Гистерезис |
15% от Sr* |
Тип выхода |
NPN / PNP |
Коммутационная функция |
NO+NC (переключающий контакт) |
Напряжение питания |
10…30 VDC |
Максимальный ток нагрузки |
100 мА |
Падение напряжения |
≤ 2 V |
Потребляемый ток |
≤ 30мА |
Максимальная частота срабатывания |
500 Гц |
Время отклика |
1 мс |
Источник излучения |
ИК диод (880нм) |
ИК диод (880 нм);
Красный диод (650 нм)** |
Допустимое внешнее освещение |
не более 5000 люкс |
Электрическая прочность изоляции |
500 VDC в течение 1 мин |
Степень защиты |
IP67 |
Защита от короткого замыкания |
Есть |
Защита от обратной полярности |
Есть |
Регулировка чувствительности |
С помощью потенциометра |
Индикация состояния |
Зеленый светодиод – индикация питания;
Желтый светодиод – индикация срабатывания |
Электрическое подключение |
Кабельный вывод 2 м |
Температура окружающей среды |
-25…+55°С |
Влажность окружающей среды |
35…85% |
Материал корпуса |
PBT - пластик |
Масса |
Около 40 г |
* - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа;
** - модификации с поляризационным фильтром;
Таблица выбора оптических бесконтактных датчиков KIPPRIBOR серии OK30:
Модификация |
Тип датчика |
Расстояние срабатывания |
Тип выхода |
Коммутационная функция |
Габаритный чертеж |
OK30-DI0035N4.U1.K |
Диффузный |
0,35 м |
NPN |
NO+NC |
![Нажмите для увеличения](/_data/objects/0000/0909/gab1.png) |
OK30-DI0035P4.U1.K |
0,35 м |
PNP |
OK30-DI0080N4.U1.K |
0,8 м |
NPN |
OK30-DI0080P4.U1.K |
0,8 м |
PNP |
OK30-RI0070N4.U1.K.T |
Рефлекторный |
0,7 м |
NPN |
![Нажмите для увеличения](/_data/objects/0000/0909/gab2.png) |
OK30-RI0070P4.U1.K.T |
0,7 м |
PNP |
OK30-RR0200N4.U1.K.F |
2 м |
NPN |
OK30-RR0200P4.U1.K.F |
2 м |
PNP |
OK30-RI0400N4.U1.K |
4 м |
NPN |
OK30-RI0400P4.U1.K |
4 м |
PNP |
OK30-TI0500N4.U1.K |
Барьерный |
5 м |
NPN |
![Нажмите для увеличения](/_data/objects/0000/0909/gab3.png) |
OK30-TI0500P4.U1.K |
5 м |
PNP |
OK30-TI1000N4.U1.K |
10 м |
NPN |
OK30-TI1000P4.U1.K |
10 м |
PNP |
Схемы подключения оптических бесконтактных датчиков KIPPRIBOR серии OK30:
NPN - типа
![Нажмите для увеличения Схема подключения NPN - типа](/_data/objects/0000/0909/conn1.png) |
PNP - типа
![Нажмите для увеличения Схема подключения PNP - типа](/_data/objects/0000/0909/conn2.png) |
|
Излучатель датчика модификации OK30-TI
![Нажмите для увеличения Излучатель датчика модификации OK30-TI](/_data/objects/0000/0909/conn3.png) |
Дополнительные опции и принадлежности:
Для работы с блестящими материалами поставляются датчики с поляризационным фильтром (индекс F в условном обозначении).
Датчики с индексом Т в условном обозначении предназначены для работы с прозрачными материалами.
Рефлекторные датчики используются с отражателями OR51-S или OR83-R, которые поставляются отдельно.
Отражатель OR51-S
![](/_data/objects/0000/0909/img.909.or83-rsmall2.png)
![Нажмите для увеличения Отражатель OR51-S](/_data/objects/0000/0909/reflector.png)
Особенности:
1. Компактные размеры. Отражатель удобно использовать при плотном размещении оборудования
2. Крепление с возможностью регулировки положения. Отражатель можно перемещать на крепеже на 10 мм
|

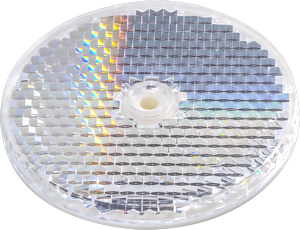

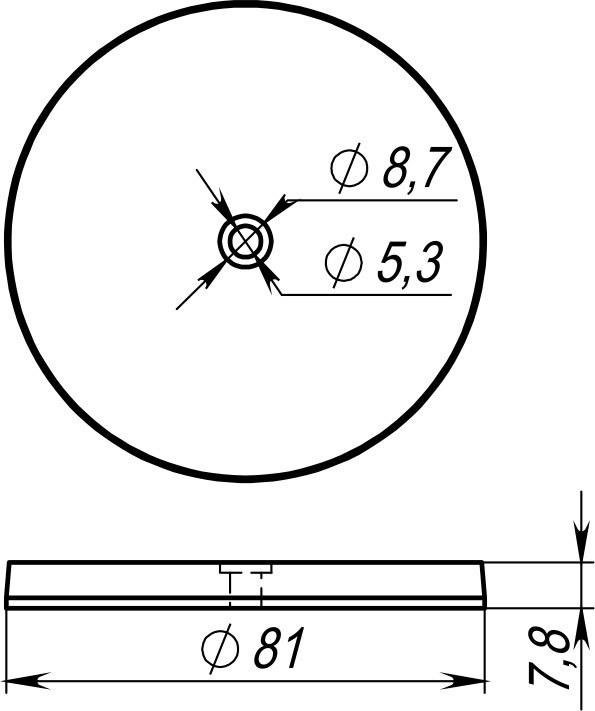

Отражатель OR83-R
![](/_data/objects/0000/0909/img.909.or83-rsmall.png)
![Нажмите для увеличения Отражатель OR83-R](/_data/objects/0000/0909/img.909.or83-r.png)
Особенности:
1. Отверстие в центре отражателя. Позволяет точно закрепить отражатель.
2. Большая площадь отражающей поверхности. Настроить оптический датчик проще.
|

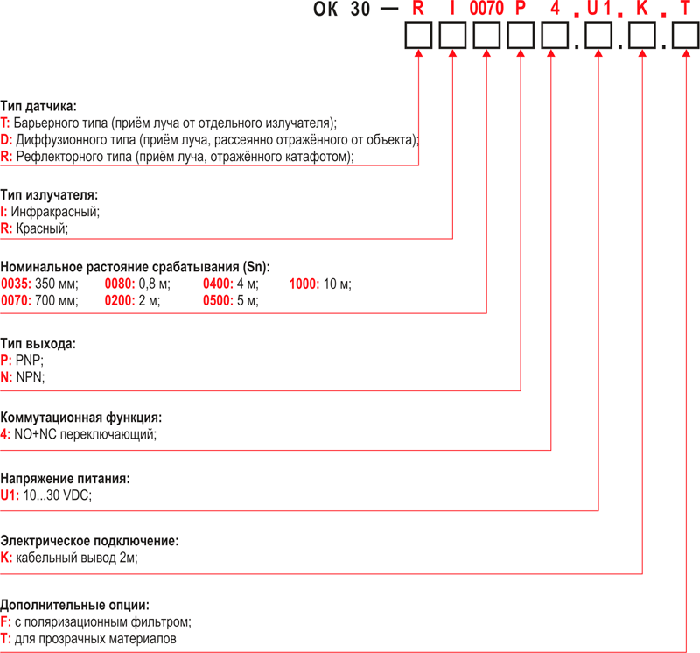

Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OK30:
![Структура условного обозначения при заказе оптических датчиков KIPPRIBOR OK30](/_data/objects/0000/0909/img.909.suo_ok30.png)
Например: |
|
OK30-RI0070N4.U1.K.T |
Вы заказали: |
|
Оптический датчик в миниатюрном прямоугольном корпусе из пластика, рефлекторного типа, с инфракрасным излучателем, номинальным расстоянием срабатывания 0,7 м, NPN – типом выхода, с NO+NC контактами, напряжением питания 10…30VDC, исполнение для прозрачных материалов. |
