Продукция

Кабельные цепи и концевые крепления KIPPRIBOR серии J

Кабельные цепи и концевые крепления KIPPRIBOR серии J

Прайс-лист

Кабельная цепь – механическая система, предназначенная для защиты кабелей, гидравлических шлангов пневматических трубок в применениях, где необходима их подвижность в процессе эксплуатации оборудования.

Преимущества кабельных цепей KIPPRIBOR СЕРИИ J:

  • Позволяют прокладывать кабели, трубки, шланги различного диаметра.
  • Большая длина и высокая скорость перемещения.
  • Защищают коммуникации не только от повреждений, но и от воздействия повышенной температуры, пыли, воды, стружки в условиях эксплуатации на сложных производствах.
  • Закономерная, четко определенная траектория движения облегчает труд разработчиков.
  • Легкий способ компоновки нужной длины цепи посредством соединения или удаления звеньев.
  • Концевые фиксаторы различной конфигурации позволяют подобрать оптимальный вариант при проектировании оборудования.
  • Простой монтаж сводится к закреплению на оборудовании концевых фиксаторов цепи.
  • Возможность оперативного доступа к проложенным кабелям в цепях с открывающимися рамками – весомый положительный фактор при обслуживании и ремонте оборудования.

Общие технические характеристики

Скорость перемещения: ≤ 3 м/с.

Температура эксплуатации: -20…80°С.

Материал цепей: стеклонаполненный полиамид PA6GF30. Материал устойчив к действию керосина, бензина, бензола, минеральных масел, щелочей, кислот.

Технические характеристики кабельных цепей

Модификация Фото Внутр.
ширина
Макс.
диам.
кабеля
Радиус изгиба Наруж. ширина Наруж. высота Шаг
цепи
Открывание
рамки
Конструкция
цепи
Устанавл.
модификации
концевых
креплений
Внутренняя высота 10 мм
J10Q.1.10B-R18



10 8 18 14 18 15 нет открытая J10Q.1.10B-XJT
J10Q.1.15B-R18 15 8 18 15 23 20 J10Q.1.15B-XJT
J10Q.1.15B-R38 15 8 38 15 23 20
Внутренняя высота 15 мм
J15Q.1.20B-R28 20 12 28 20 28 20 нет открытая J15Q.1.20B-XJT
J15Q.1.30B-R28 30 12 28 20 38 20 J15Q.1.30B-XJT
J15BF.1.20N-R38 20 12 38 20 28 20 с внутренней
стороны рад.

полузакр.

J15BF.1.20N-XJT
J15BF.1.30N-R28 30 12 28 20 38 20 J15BF.1.30N-XJT
J15BF.1.50N-R28 50 12 28 20 58 20 J15BF.1.50N-XJT
Внутренняя высота 18 мм
J18Q.1.25B-R38 25 16 38 23 35 30,5 нет открытая J18Q.1.25B-XJT
J18Q.1.25B-R48 25 16 48 23 35 30,5
J18Q.1.37B-R75 37 16 75 23 47 30,5 J18Q.1.37B-XJT
J18BF.1.25N-R38 25 16 38 23,5 35 33,5 с внутренней
стороны рад.
полузакрытая J18BF.1.25N-XJT
J18BF.1.25N-R48 25 16 48 23,5 35 33,5
J18BF.1.37N-R38 37 16 38 23,5 47 33,5 J18BF.1.37N-XJT
Внутренняя высота 25 мм
J25Q.1.38S-R55 38 22 55 40 55 46 с внешней и вну-тренней стороны радиуса

открытая J25Q.1.38S-XJT
J25Q.1.38S-R75 38 22 75 40 55 46
J25Q.1.57S-R55 57 22 55 40 74 46 J25Q.1.57S-XJT
J25Q.1.57S-R75 57 22 75 40 74 46
J25Q.1.57S-R100 57 22 100 40 74 46
J25Q.1.57S-R125 57 22 125 40 74 46
J25Q.1.77S-R75 77 22 75 40 94 46 J25Q.1.77S-XJT
J25Q.1.77S-R100 77 22 100 40 94 46
J25F.1.38S-R75 38 22 75 40 55 46 закрытая J25F.1.38S-XJT
J25F.1.57S-R75 57 22 75 40 74 46 J25F.1.57S-XJT
J25F.1.57S-R125 57 22 125 40 74 46
J25F.1.77S-R75 77 22 75 40 94 46 J25F.1.77S-XJT
J25F.1.77S-R100 77 22 100 40 94 46
Внутренняя высота 30 мм
J30Q.1.75S-R75 75 27 75 45 91 46 с внешней и вну-тренней стороны радиуса открытая J30Q.1.75S-FJT
J30Q.1.75S-R150 75 27 150 45 91 46
J30F.1.75S-R75 75 27 75 45 91 46 закрытая J30F.1.75S-FJT
J30F.1.75S-R150 75 27 150 45 91 46
Внутренняя высота 35 мм
J35Q.1.50S-R75 50 32 75 55 70 59 с внешней и вну-тренней стороны радиуса открытая J35Q.1.50S-FJT
J35Q.1.50S-R150 50 32 150 55 70 59
J35Q.1.75S-R75 75 32 75 55 95 59 J35Q.1.75S-FJT
J35Q.1.75S-R150 75 32 150 55 95 59
J35Q.1.100S-R125 100 32 125 55 120 59 J35Q.1.100S-FJT
J35F.1.50S-R75 50 32 75 55 70 59 закрытая J35F.1.50S-FJT
J35F.1.75S-R150 75 32 150 55 95 59 J35F.1.75S-FJT
Внутренняя высота 45 мм
J45Q.1.75S-R100 75 41 100 65 98 67 с внешней и вну-тренней стороны радиуса открытая J45Q.1.75S-FJT
J45Q.1.75S-R150 75 41 150 65 98 67
J45Q.1.75S-R200 75 41 200 65 98 67
J45Q.1.100S-R100 100 41 100 65 123 67 J45Q.1.100S-FJT
J45Q.1.125S-R125 125 41 125 65 148 67 J45Q.1.125S-FJT
J45Q.1.125S-R150 125 41 150 65 148 67
J45F.1.75S-R125 75 41 125 65 98 67 закрытая J45F.1.75S-FJT
J45F.1.100S-R125 100 41 125 65 123 67 J45F.1.100S-FJT
Внутренняя высота 60 мм
J60Q.1.100S-R150 100 56 150 88 136 91 с внешней и вну-тренней стороны радиуса открытая J60Q.1.100S-FJT
J60Q.1.150S-R200 150 56 200 88 186 91 J60Q.1.150S-FJT

Диаграммы нагрузки кабельных цепей

Тип цепи Диаграмма нагрузки
J10Q.1.10B
J10Q.1.15B
J15Q.1.20B
J15Q.1.30B
J15BF.1.20N
J15BF.1.30N
J15BF.1.50N
J18Q.1.25B
J18Q.1.37B
J18BF.1.25N
J18BF.1.37N
J25Q.1.38S
J25Q.1.57S
J25Q.1.77S
J25F.1.38S
J25F.1.57S
J25F.1.77S
J30Q.1.75S
J30F.1.75S
J35Q.1.50S
J35Q.1.75S
J35Q.1.100S
J35F.1.50S
J35F.1.75S
J45Q.1.75S
J45Q.1.100S
J45Q.1.125S
J45F.1.75S
J45F.1.100S
J60Q.1.100S
J60Q.1.150S

Модификации концевых креплений

Модификация Тип концевых креплений* Габаритные и установочные размеры
A B C D E F ø
J10Q.1.10B-XJT X1 8   21,5   4 17 3,2
J10Q.1.15B-XJT X1-D 10   C1=31
C2=27
  7 21,5 4,2
J15Q.1.20B-XJT X1-D   11 C1=33
C2=31
  8 29 4,2
J15Q.1.30B-XJT X1-D   14 C1=33
C2=31
  8 39 4,2
J15BF.1.20N-XJT X1 8   30   6 28,5 4
J15BF.1.30N-XJT X2   15 30   8 38,5 4,2
J15BF.1.50N-XJT X3 7 37 30   7 58,5 4,2
J18Q.1.25B-XJT X2   14,5 33   7 35 5,2
J18Q.1.37B-XJT X2   20 33   7 47 5,2
J18BF.1.25N-XJT X4 10 16 33   7 35 5,2
J18BF.1.37N-XJT X4 11 25 33   7 47 5,2
J25Q.1.38S-XJT X2   25 43   10 54 6,2
J25Q.1.38S-FJT F-Q 13 63 47 15 13 72 6
J25Q.1.57S-XJT X2   44 43   10,2 73 6,2
J25Q.1.57S-FJT F-Q 13 82 47 15 13 91 6
J25Q.1.77S-XJT X5   64 43   10,5 93 6,2
J25Q.1.77S-FJT F-Q 13 102 47 15 13 111 6
J25F.1.38S-XJT X2   25 47   10 54 6
J25F.1.38S-FJT F-F 13 63 47 15 13 72 6
J25F.1.57S-XJT X2   44 43   10 73 6
J25F.1.57S-FJT F-F 13 82 47 15 13 91 6
J25F.1.77S-XJT X5   64 43   10 93 6
J25F.1.77S-FJT F-F 13 102 47 15 13 111 6
J30Q.1.75S-FJT F-Q 15 87 59 17 13 99 5
J30F.1.75S-FJT F-F 15 87 59 17 13 99 5
J35Q.1.50S-FJT F-Q 24 63,5 85 26 16 75 7
J35Q.1.75S-FJT F-Q 24 88,5 85 26 16 100 7
J35Q.1.100S-FJT F-Q 24 113,5 85 26 16 125 7
J35F.1.50S-FJT F-F 14 63,5 85 26 16 75 7
J35F.1.75S-FJT F-F 14 88,5 85 26 16 100 7
J45Q.1.75S-FJT F-Q 24 90 93,5 25,5 15,5 105 6
J45Q.1.100S-FJT F-Q 24 115 93,5 25,5 15,5 130 6
J45Q.1.125S-FJT F-Q 24 140 93,5 25,5 15,5 155 6
J45F.1.75S-FJT F-F 24 90 93,5 25,5 15,5 105 6
J45F.1.100S-FJT F-F 24 115 93,5 25,5 15,5 130 6
J60Q.1.100S-FJT F-Q 35 123 125 45 20 140 9
J60Q.1.150S-FJT F-Q 35 173 125 45 20 190 9

*- Конструктивные различия типов концевых креплений показаны на рисунках ниже.

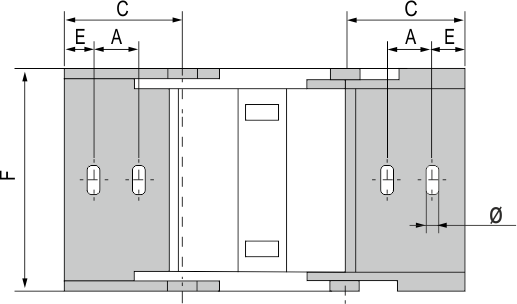

Конструктивные особенности типов концевых креплений

Тип X1 Тип X1-D
Тип X2 Тип X3
Тип X4 Тип X5
Тип F-Q Тип F-F

Расчет длины кабельной цепи

Точка неподвижного крепления находится в центре перемещения цепи

Длина цепи L рассчитывается путем сложения половины общей длины перемещения LS/2 и номинального значения М (длина дуги). Полученное значение округляется до значения кратного шагу цепи.

Точка неподвижного крепления находится в центре перемещения цепиТочка неподвижного крепления находится в центре перемещения цепи, формула

Точка неподвижного крепления находится не в центре перемещения цепи

Длина цепи L рассчитывается путем сложения половины длины перемещения LS/2, номинального значения М (длина дуги) и значения DPF (смещение неподвижного крепления относительно центра). Полученное значение округляется до значения кратного шагу цепи.

Точка неподвижного крепления находится не в центре перемещения цепиТочка неподвижного крепления находится не в центре перемещения цепи, формула

В приведенных формулах:

  • L – длина цепи.
  • LS/2 – половина длины перемещения.
  • M – длина окружности (π x R)+(2 x P).
  • P – шаг цепи.
  • R – радиус изгиба.
  • DPF – смещение неподвижного крепления относительно центра.
