Реле серии MPR позволяют коммутировать как управляющие, так и силовые цепи. В корпусе компактного размера смонтированы до двух групп переключающих контактов, рассчитанных на токи до 12 А.

Преимущества силовых реле серии MPR:

Мощные силовые контакты;
Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152–82);
Прозрачный корпус, позволяющий четко видеть состояние контактов реле;
Яркий светодиод индикации срабатывания реле.

Степень защиты силовых реле KIPPRIBOR серии MPR:

IP40 — со стороны корпуса;
IP00 — со стороны клемм.

Для монтажа на DIN-рейку или плоскость:

Колодка с винтовыми клеммами KIPPRIBOR PYF-013BE/3 для одноконтактных реле
Колодка с винтовыми клеммами KIPPRIBOR PYF-023BE/3 для двухконтактных реле

Технические характеристики силовых реле KIPPRIBOR серии MPR:

Характеристика	Значение
Время включения (при U_ном)	не более 20 мс
Время выключения (при U_ном)	не более 10 мс
Диапазон рабочих температур	−40…+55 °С
Относительная влажность	5%…85% RH
Атмосферное давление	86…106 кПа
Ударопрочность	10g (длительность полуволны синусоиды ударного импульса 11 мс)
Виброустойчивость	10…55 Гц (удвоенная амплитуда 1,0 мм)
Масса	не более 20 г

Электротехнические характеристики контактов:

Наименование	Значение
Наименование	Одноконтактные реле MPR-10x.xLTU	Двухконтактные реле MPR-20x.xLTU
Номинальный ток контактов	12 A при 250 VAC / 30 VDC	8 A при 250 VAC / 30 VDC
Минимальная коммутируемая нагрузка	1000 мВт (10В/10мА)
Материал контакта	серебряный сплав (AgNi)
Начальное сопротивление	не более 50 мОм
Электрическая прочность изоляции (группы контактов)	≥ 3000 VAC в течение 1 мин (ток утечки 1 мА)
Механический ресурс (при 300 вкл./мин)	10⁷
Электрический ресурс	10⁵

Электротехнические характеристики катушки:

Характеристика	Постоянный ток (DС)	Переменный ток (АС)
Номинальное напряжение питания U_ном	24 В	220 В
Напряжение включения (при 25 °С), не менее	0,75U_ном	0,8U_ном
Напряжение выключения (при 25 °С), не более	0,10U_ном	0,30U_ном
Предельное напряжение питания (при 25 °С)	1,10U_ном
Мощность катушки	0,53 Вт	1 ВА
Электрическая прочность изоляции между контактами и катушкой	≥ 2000 VAC в течение 1 мин (ток утечки 1 мА)

Габаритные размеры силовых реле KIPPRIBOR серии MPR:

Одноконтактные реле

MPR-10x.xLTU

Двухконтактные реле

MPR-20x.xLTU

Схема подключения силовых реле KIPPRIBOR серии MPR:


Одноконтактные реле MPR-10x.xLTU

Двухконтактные реле MPR-20x.xLTU

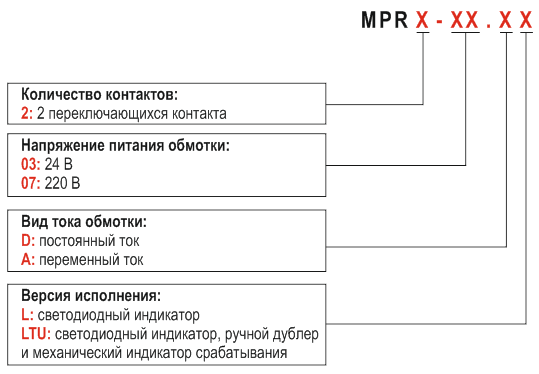

Обозначение при заказе

Например: MPR-207.ALTU

Вы заказали: 2-контактное силовое промежуточное реле KIPPRIBOR, серия MPR, с напряжением питания 220VAC, светодиодным индикатором, ручным дублером и механическом индикатором срабатывания.
