Таблица радиаторов, рекомендуемых к применению с ТТР KIPPRIBOR
Прайс-лист
В ячейках таблиц указано:
- Количество ТТР, монтируемых на радиатор и максимально допустимый ток нагрузки по каждой фазе, коммутируемой реле;
- Через дробь приведен максимально допустимый ток нагрузки по каждой фазе при применении дополнительных мер, а именно установке вентилятора;
- Символ «-» означает несовместимость модели ТТР с соответствующей моделью радиатора.
Скачать листовку «Радиаторы KIPPRIBOR для твердотельных реле»
Радиаторы для ТТР KIPPRIBOR серий MD, HD/HDH, SBDH/BDH, GaDH/GwDH, HT
Радиаторы, рекомендуемые для ТТР серий MD, HD / HDH
Радиаторы, рекомендуемые для ТТР серий SBDH / BDH, GaDH / GwDH, HT
| Модель ТТР |
Модель радиатора |
|
РТР063.1
|
РТР034
|
РТР036
|
РТР037
|
РТР038
|
РТР039
|
РТР040
|
| SBDH-6044.ZD3 |
1х50 |
1х60 |
1х60 |
1х60 |
1х60
3×50/601 |
1х60
3×55/601 |
1х60
3×60 |
| SBDH-8044.ZD3 |
1х60 |
1х75 |
1х80 |
1х80 |
1x80
3×55/801 |
1х80
3×60/801 |
1х80
3×75/801 |
| (S)BDH-10044.ZD3 |
1х65 |
1х85 |
1х100 |
1х100 |
1x100
3×60/1001 |
1х100
3×65/1001 |
1х100
3×85/1001 |
| (S)BDH-12044.ZD3 |
1х70 |
1х90 |
1х110 |
1х120 |
1x120
3×65/1051 |
1х120
3×70/1151 |
1х120
3×90/1201 |
| (S)BDH-15044.ZD3 |
1х75 |
1х100 |
1х120 |
1х145 |
1x150
3×70/1151 |
1х150
3×75/1251 |
1х150
3×100/1501 |
| BDH-20044.ZD3 |
1х80 |
1х105 |
1х130 |
1х160 |
1x170/2001
3×75/1301/1702 |
1х180/2001
3×80/1401/1802 |
1х200
3×105/1701/2002 |
| BDH-25044.ZD3 |
1х85 |
1х120 |
1х150 |
1х185 |
1x190/2501
3×80/1401/1952 |
1х200/2501
3×90/1551/2002 |
1х250
3×115/1951/2502 |
| (Ga)GwDH-500120 |
- |
- |
- |
- |
1х170/2801/3652 |
1х180/3001/3802 |
- |
| (Ga)GwDH-600120 |
- |
- |
- |
- |
1х175/3001/3902 |
1х190/3201/4152 |
- |
| (Ga)GwDH-800120 |
- |
- |
- |
- |
1х195/3401/4602 |
1х210/3701/4802 |
1х270/4601/6002 |
| HT-1044.ZD3/ZA2 |
- |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
- |
| HT-2544.ZD3/ZA2 |
- |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
- |
| HT-4044.ZD3/ZA2 |
- |
1х30 |
1х35 |
1х40 |
1х40 |
1х40 |
- |
| HT-6044.ZD3/ZA2 |
- |
1х35 |
1х45 |
1х50 |
1х55/601 |
1х60 |
- |
| HT-8044.ZD3/ZA2 |
- |
1х40 |
1х50 |
1х60 |
1х60/801 |
1х65/801 |
- |
| HT-10044.ZD3/ZA2 |
- |
1х40 |
1х50 |
1х60 |
1х60/951 |
1х65/1001 |
- |
| HT-12044.ZD3/ZA2 |
- |
1х40 |
1х50 |
1х65 |
1х65/1051/1202 |
1х70/1151/1202 |
- |
| Модель вентилятора3 |
|
VENT-8038 |
|
VENT-12038 |
1 — При использовании вентилятора VENT-12038.220VAC.5MSHB
2 — При использовании вентилятора VENT-12038.220VAC.7MSXB
3 — При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Радиаторы для ТТР серий HD/HDH, HT/HTH модификации [M01]
Радиаторы, рекомендуемые для ТТР серий HD / HDH модификации [M01]
|
Модель ТТР
|
Модель радиатора
|
|
PTP052
|
PTP060
|
PTP061.1
|
PTP062.1
|
PTP063.1
|
|
HD-1044.ZD3/ZA2[M01]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HD-1544.ZD3/ZA2[M01]
|
1х15
|
1х15
|
1х15
|
1х15
|
1х15
|
|
HD-2544.ZD3/ZA2[M01]
|
1х25
|
1х20
|
1х25
|
1х25
|
1х25
|
|
HD-4044.ZD3/ZA2[M01]
|
1х25
|
1х25
|
1х35
|
1х40
|
1х40
|
|
HDH-6044.ZD3/ZA2[M01]
|
1х25
|
1х20
|
1х30
|
1х35
|
1х45
|
|
HDH-8044.ZD3/ZA2[M01]
|
1х25
|
1х25
|
1х35
|
1х35
|
1х50
|
|
HDH-10044.ZD3/ZA2[M01]
|
1х25
|
1х25
|
1х35
|
1х35
|
1х50
|
|
HDH-12044.ZD3/ZA2[M01]
|
1х25
|
1х25
|
1х35
|
1х35
|
1х50
|
Радиаторы, рекомендуемые для ТТР серий HT / HTH модификации [M01]
|
Модель ТТР
|
Модель радиатора
|
|
PTP034
|
PTP036
|
PTP037
|
PTP038
|
PTP039
|
|
HT-1044.ZD3/ZA2[M01]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HT-1544.ZD3/ZA2[M01]
|
1х15
|
1х15
|
1х15
|
1х15
|
1х15
|
|
HT-2544.ZD3/ZA2[M01]
|
1х25
|
1х25
|
1х25
|
1х25
|
1х25
|
|
HT-4044.ZD3/ZA2[M01]
|
1х25
|
1х35
|
1х40
|
1х40
|
1х40
|
|
HTH-6044.ZD3/ZA2[M01]
|
1х25
|
1х30
|
1х40
|
1х40/601/602
|
1х45/601/602
|
|
HTH-8044.ZD3/ZA2[M01]
|
1х25
|
1х35
|
1х45
|
1х45/751/802
|
1х50/801/802
|
|
HTH-10044.ZD3/ZA2[M01]
|
1х25
|
1х35
|
1х45
|
1х45/751/952
|
1х50/801/1002
|
|
HTH-12044.ZD3/ZA2[M01]
|
1х25
|
1х35
|
1х45
|
1х45/751/952
|
1х50/801/1002
|
|
Модель вентилятора3
|
VENT-8038
|
|
VENT-12038
|
1— При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 — При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 — При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Радиаторы для ТТР серий HD/HDH, HT модификации [M02]
Радиаторы, рекомендуемые для ТТР серий HD / HDH модификации [M02]
|
Модель ТТР
|
Модель радиатора
|
|
PTP052
|
PTP060
|
PTP061.1
|
PTP062.1
|
PTP063.1
|
|
HD-1044.ZD3/ZA2 [M02]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HD-2544.ZD3/ZA2 [M02]
|
1х25
|
1х25
|
1х25
|
1х25
|
1х25
|
|
HD-4044.ZD3/ZA2 [M02]
|
1х25
|
1х25
|
1х30
|
1х35
|
1х40
|
|
HD-6044.ZA2 [M02]
|
1х35
|
1х30
|
1х40
|
1х45
|
1х55
|
|
HD-8044.ZA2 [M02]
|
1х35
|
1х35
|
1х45
|
1х50
|
1х65
|
|
HDH-6044.ZD3/ZA2 [M02]
|
1х30
|
1х30
|
1х40
|
1х40
|
1х50
|
|
HDH-8044.ZD3/ZA2 [M02]
|
1х35
|
1х30
|
1х40
|
1х45
|
1х60
|
|
HDH-10044.ZD3/ZA2 [M02]
|
1х35
|
1х35
|
1х45
|
1х50
|
1х65
|
|
HDH-12044.ZD3/ZA2 [M02]
|
1х40
|
1х35
|
1х50
|
1х55
|
1х70
|
|
HD-1044.LA/VA [M02]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HD-1022.10U [M02]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HD-2544.LA/VA [M02]
|
1х25
|
1х25
|
1х25
|
1х25
|
1х25
|
|
HD-2522.10U [M02]
|
1х25
|
1х25
|
1х25
|
1х25
|
1х25
|
|
HD-4044.LA/VA [M02]
|
1х25
|
1х25
|
1х30
|
1х35
|
1х40
|
|
HD-4022.10U [M02]
|
1х25
|
1х25
|
1х30
|
1х35
|
1х40
|
|
HD-6044.LA [M02]
|
1х35
|
1х30
|
1х40
|
1х45
|
1х55
|
|
HD-8044.LA [M02]
|
1х35
|
1х35
|
1х45
|
1х50
|
1х65
|
|
HD-1025.DD3 [M02]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HD-2525.DD3 [M02]
|
1х25
|
1х25
|
1х25
|
1х25
|
1х25
|
|
HD-4025.DD3 [M02]
|
1х35
|
1х30
|
1х40
|
1х40
|
1х40
|
Радиаторы, рекомендуемые для ТТР серий HT модификации [M02]
|
Модель ТТР
|
Модель радиатора
|
|
PTP034
|
PTP036
|
PTP037
|
PTP038
|
PTP039
|
|
HT-1044.ZD3/ZA2 [M02]
|
1х10
|
1х10
|
1х10
|
1х10
|
1х10
|
|
HT-2544.ZD3/ZA2 [M02]
|
1х25
|
1х25
|
1х25
|
1х25
|
1х25
|
|
HT-4044.ZD3/ZA2 [M02]
|
1х25
|
1х30
|
1х40
|
1х40
|
1х40
|
|
HT-6044.ZD3/ZA2 [M02]
|
1х35
|
1х40
|
1х50
|
1х50/601
|
1х55/601
|
|
HT-8044.ZD3/ZA2 [M02]
|
1х35
|
1х45
|
1х55
|
1х55/801
|
1х60/801
|
|
HT-10044.ZD3/ZA2 [M02]
|
1х35
|
1х45
|
1х60
|
1х60/951/1002
|
1х65/1001
|
|
HT-12044.ZD3/ZA2 [M02]
|
1х40
|
1х50
|
1х60
|
1х65/1051/1202
|
1×70/1151/1202
|
|
Модель вентилятора3
|
VENT-8038
|
|
VENT-12038
|
1— При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 — При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 — При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Обратите внимание!
- Значения токов, приведенные в таблицах являются актуальными только для нормальных условий эксплуатации (температура окружающей среды не превышает 25 °C, радиатор установлен в хорошо проветриваемом месте, где ничто не препятствует естественной циркуляции воздуха);
- При токах нагрузки выше 5 А применение радиатора является обязательным условием эксплуатации ТТР;
- При выборе радиатора в первую очередь нужно принимать во внимание его способность рассеивать тепло, а уже потом на его габаритные размеры;
|
Модель радиатора
KIPPRIBOR
|
Фото радиатора для ТТР
|
Чертеж радиатора для ТТР
|
Габаритные размеры радиатора
(ДхШхВ мм)
Вес
|
Тепловое сопротивление радиаторов, RthSA
°C/Вт |
Количество радиаторов в упаковке
|
|

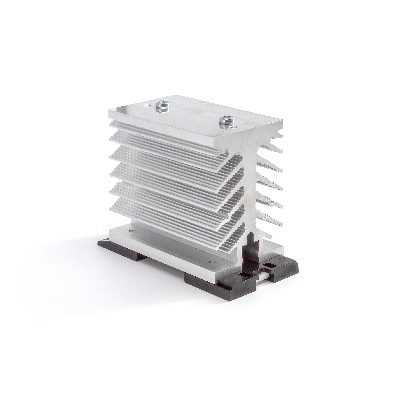

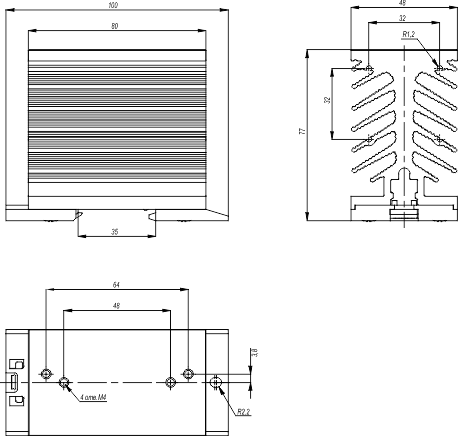

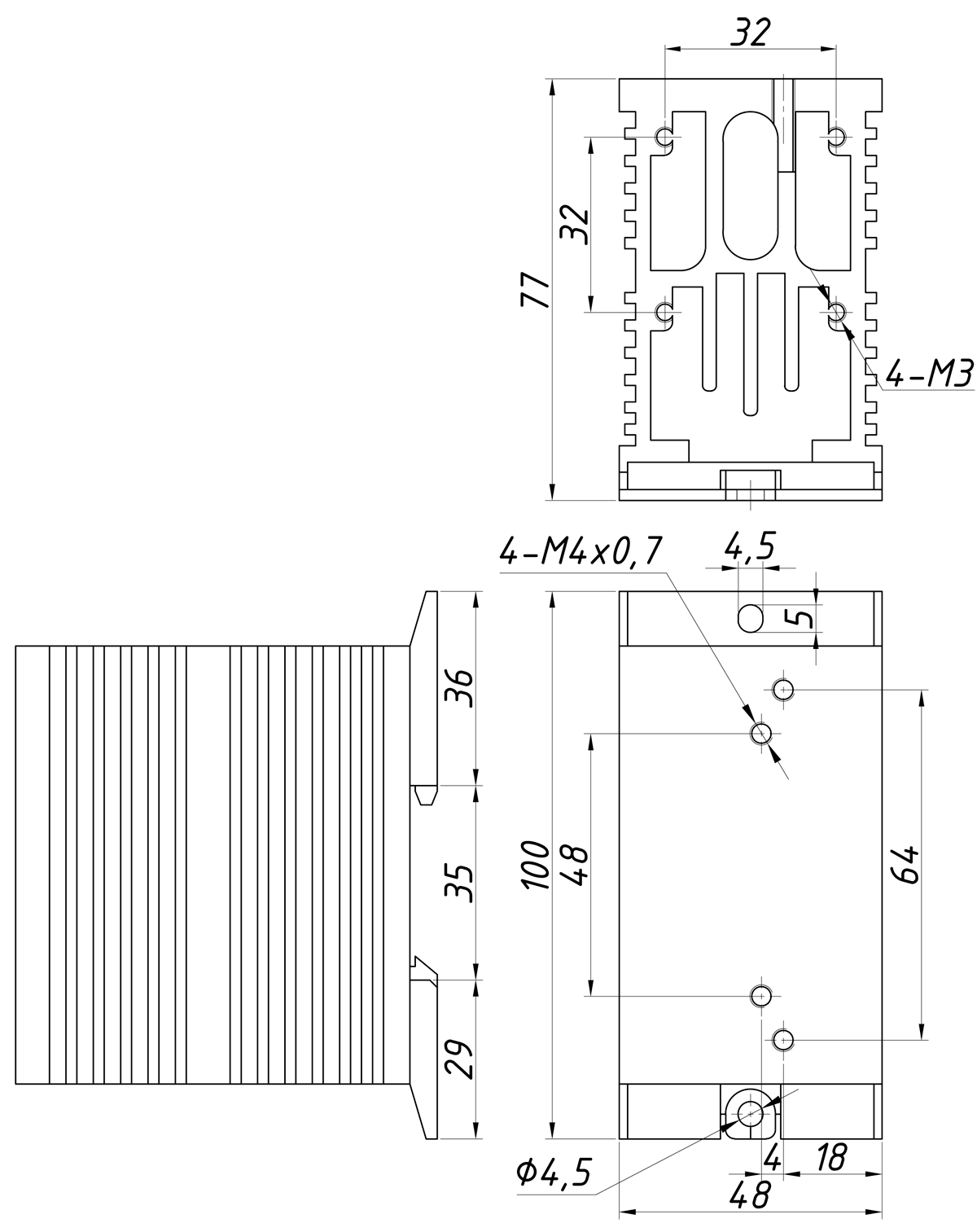

PTP052
|
 |
 |
100×48×77 мм
310 гр. шт.
|
1,96 |
1 шт. |
|

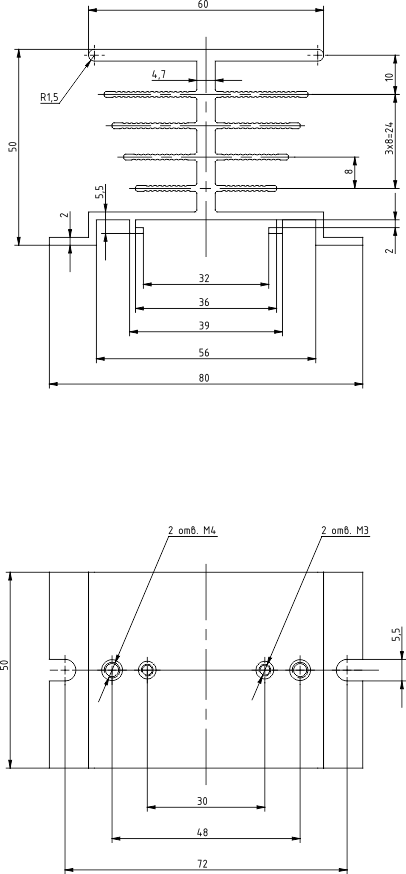

PTP060
|
|
|
80×50×50 мм
135 гр. шт.
|
2,19 |
2 шт.
|
|

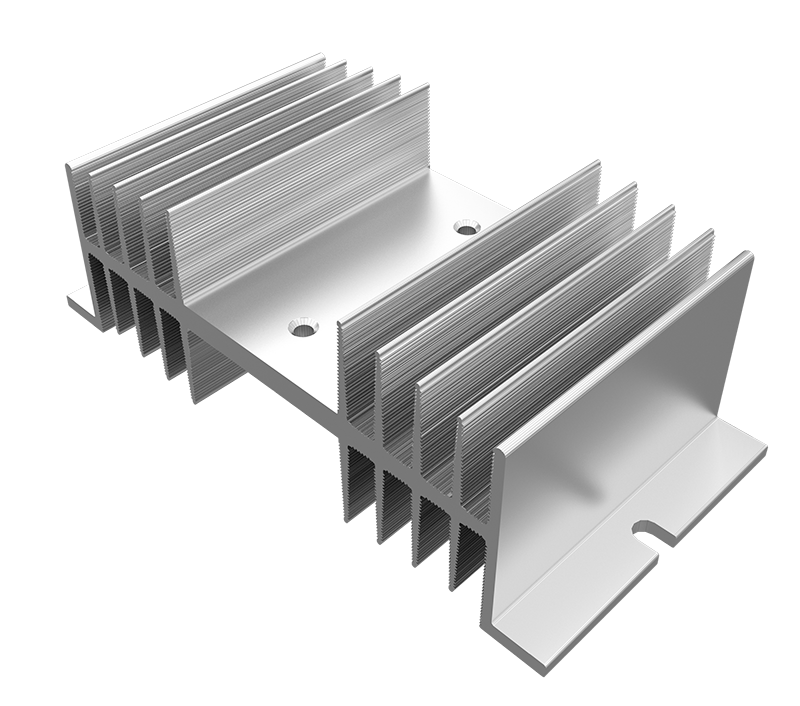

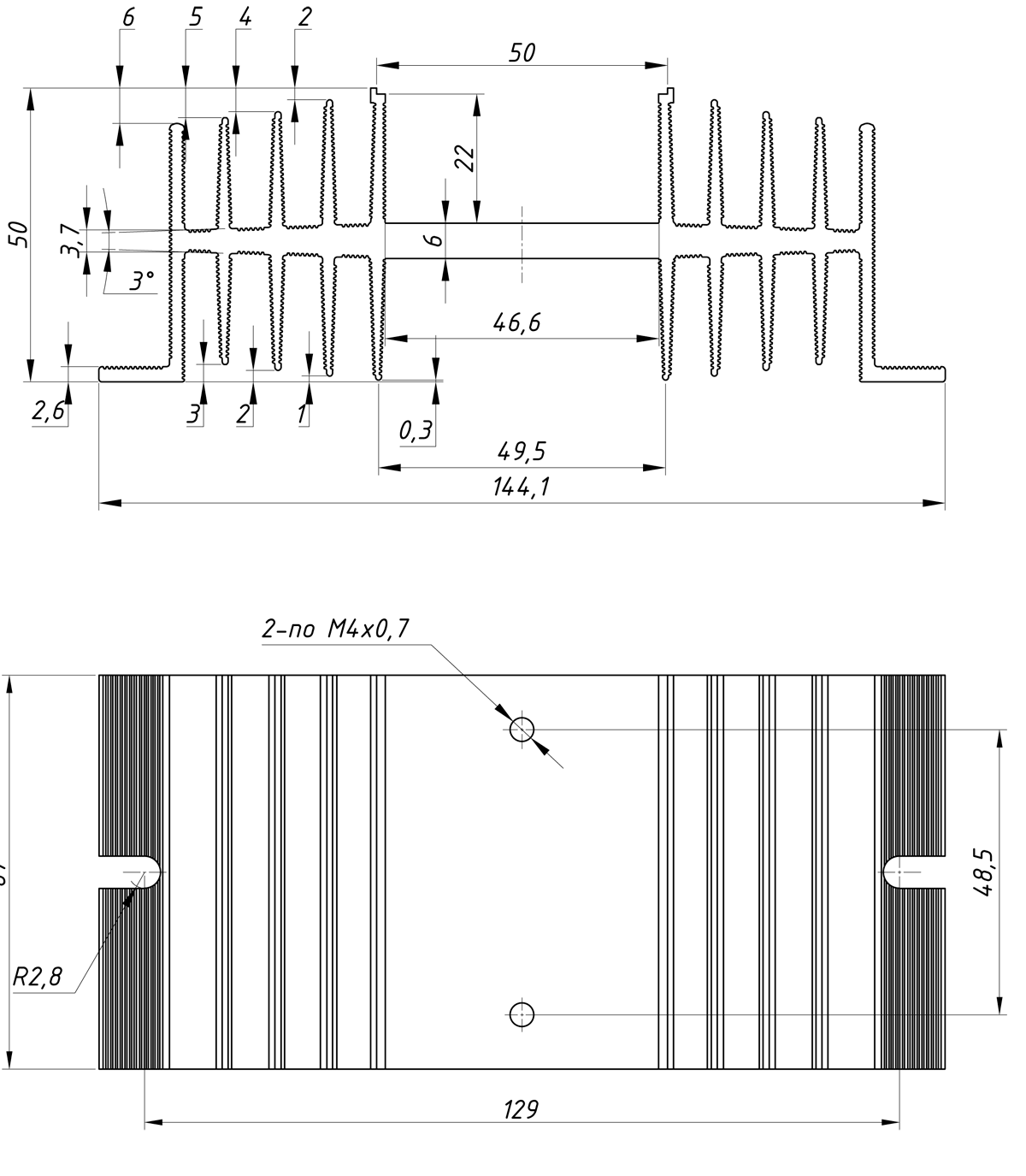

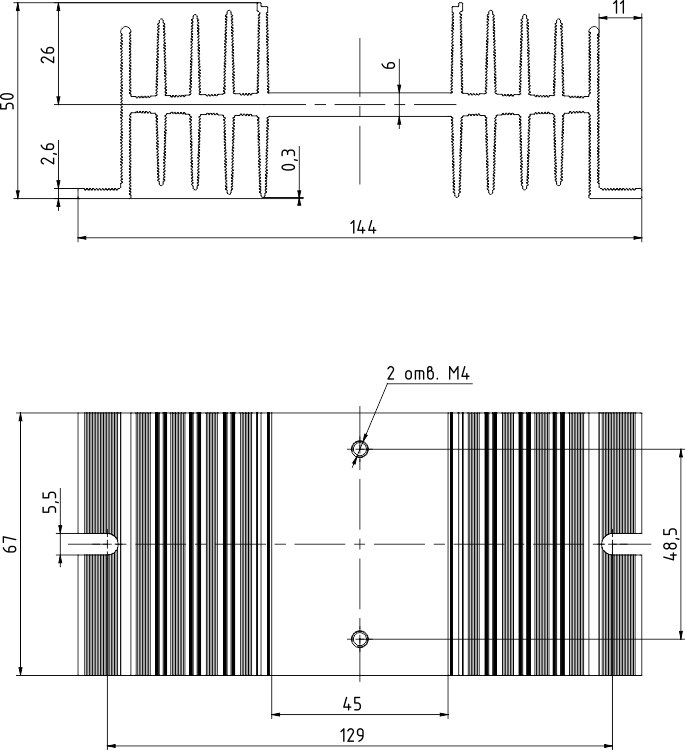

PTP061.1
|
|
|
144×67×50 мм
245 гр. шт.
|
1,49 |
2 шт.
|
|

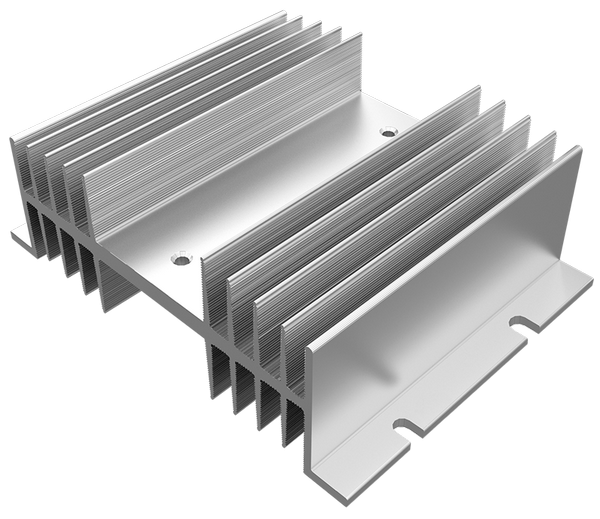

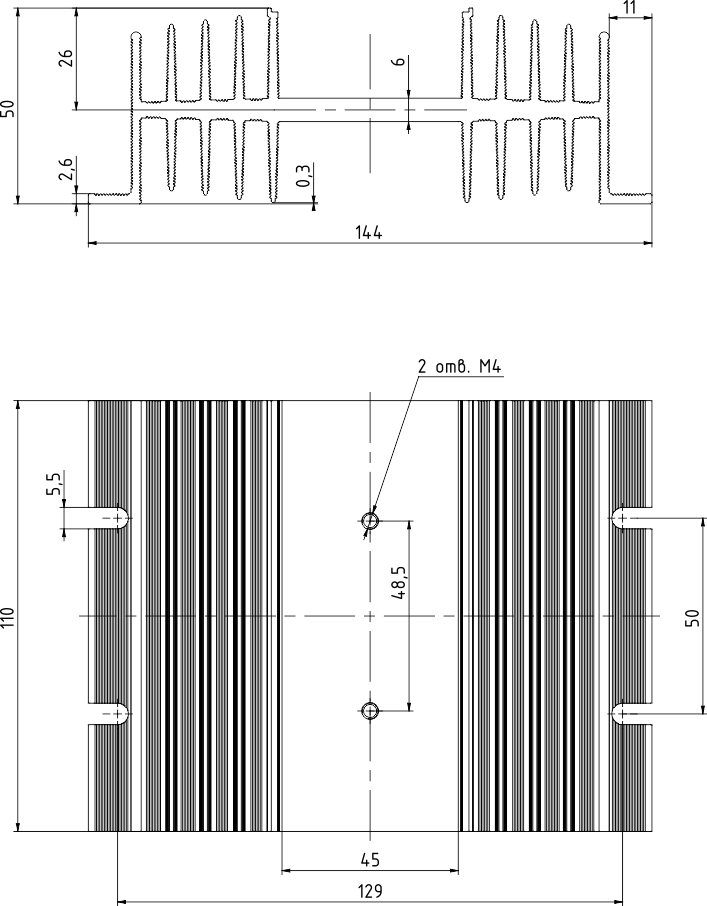

PTP062.1
|
|
|
144×110×50 мм
405 гр.шт.
|
1,28 |
2 шт.
|
|

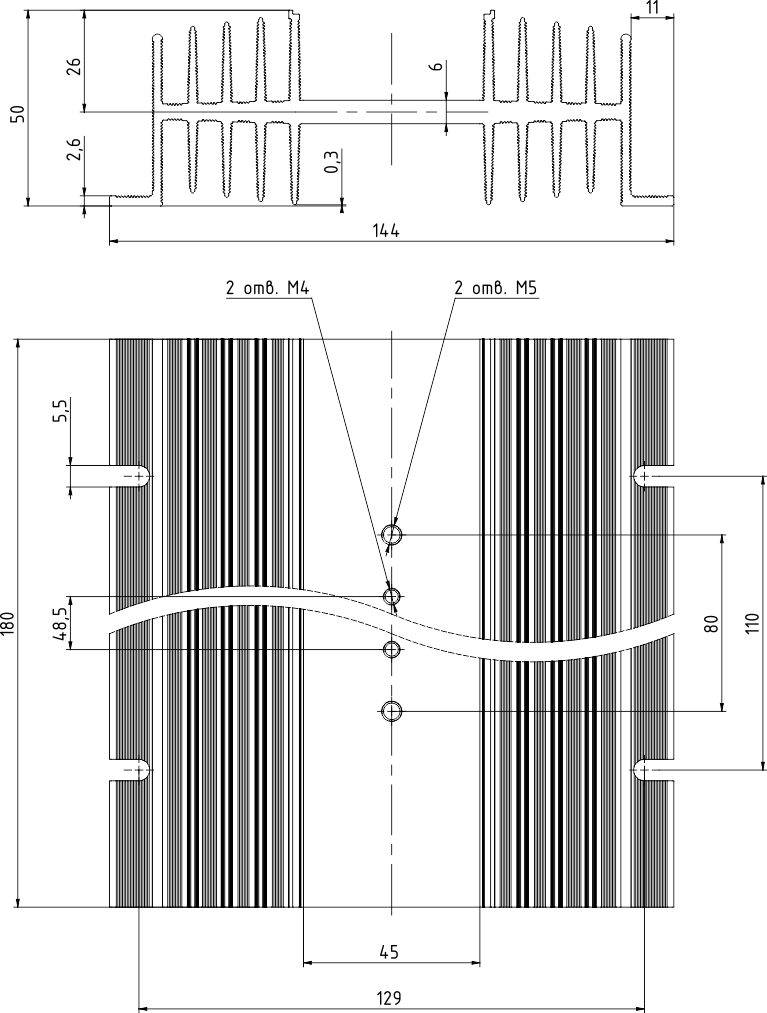

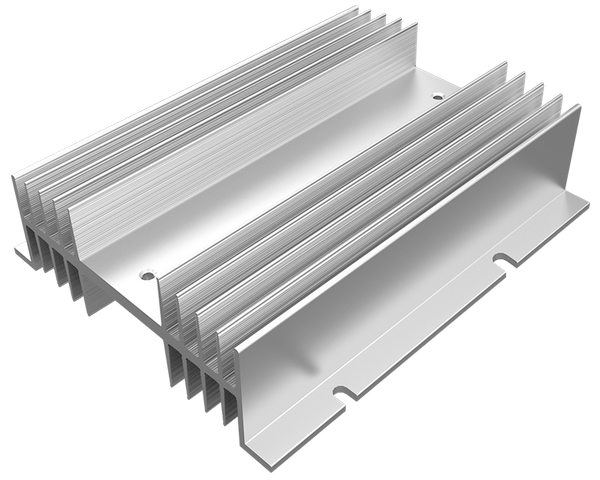

PTP063.1
|
|
|
180×144×50 мм
630 гр. шт.
|
0,94 |
2 шт.
|
|

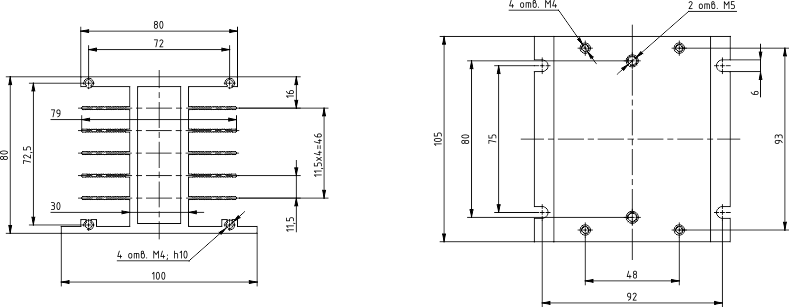

PTP034
|
|
|
105×100×80 мм
590 гр. шт.
|
0,65 |
1 шт.
|
|

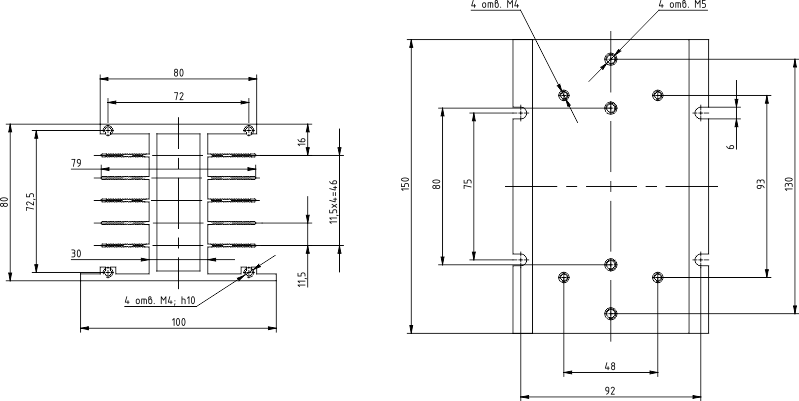

PTP036
|
|
|
150×100×80 мм
855 гр. шт.
|
0,48 |
1 шт.
|
|

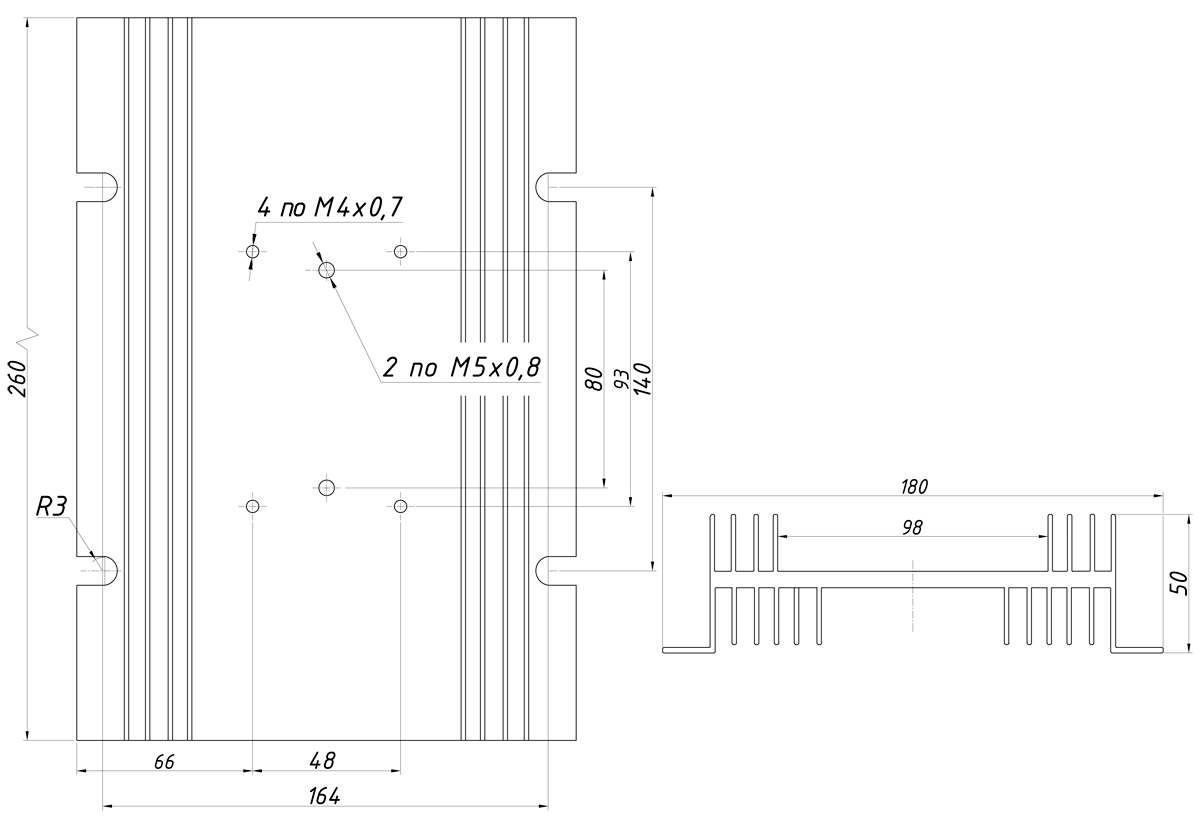

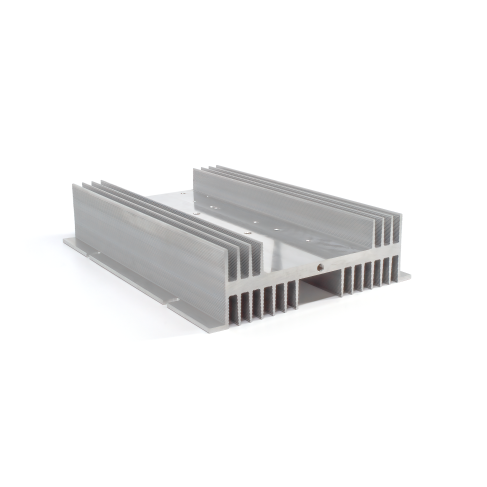

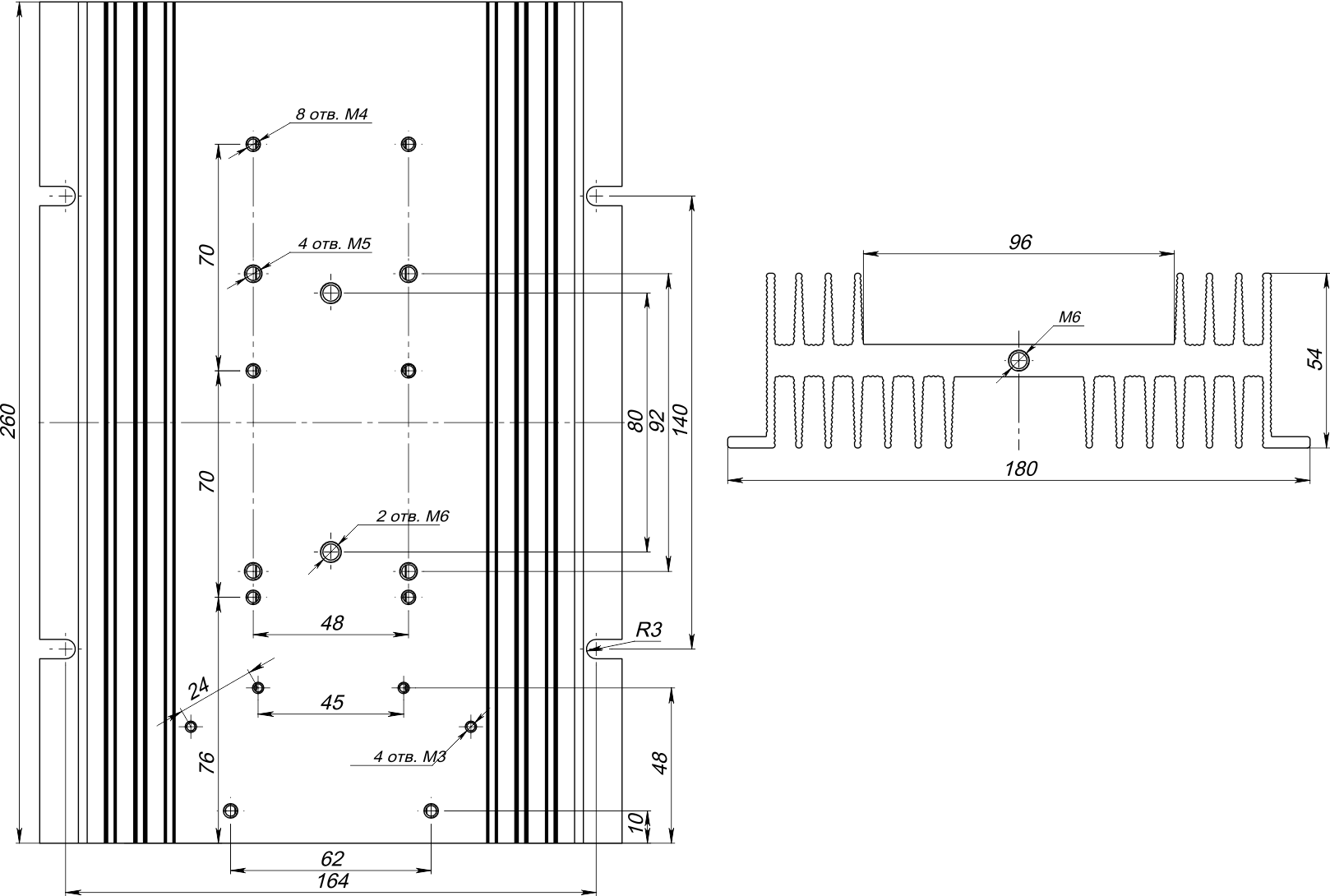

PTP037
|
|
|
260×180×54 мм
1400 гр. шт.
|
0,36 |
2 шт.
|
|

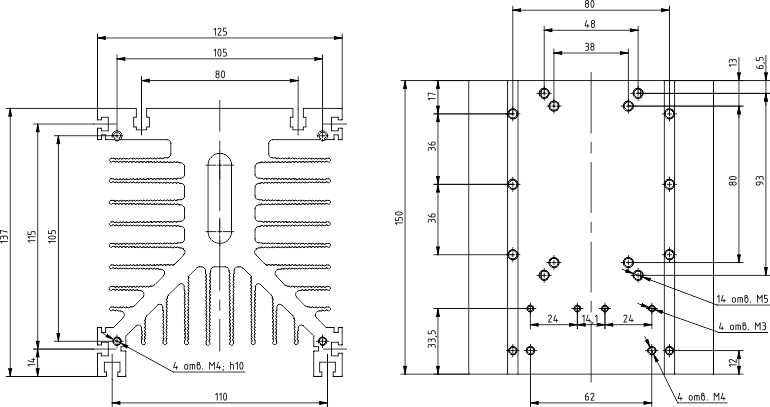

PTP038
|
|
|
150×125×135 мм
2380 гр. шт.
|
0,34 |
1 шт.
|
|

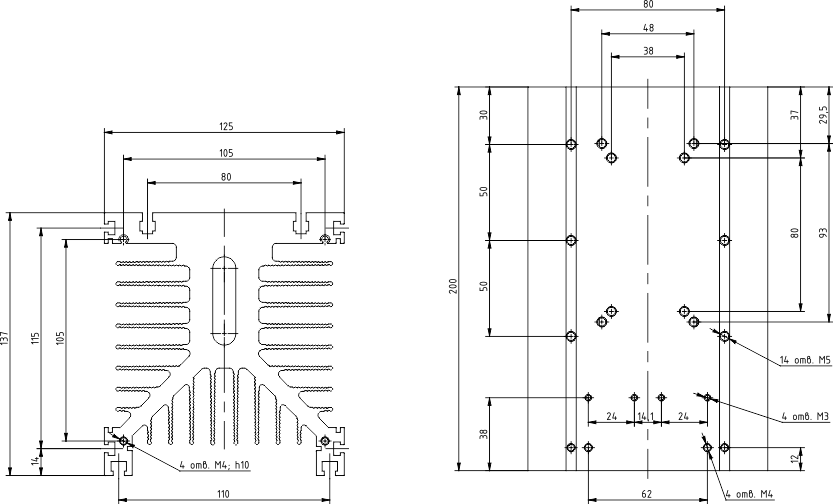

PTP039
|
|
|
200×125×135 мм
3350 гр. шт.
|
0,31 |
1 шт.
|
|

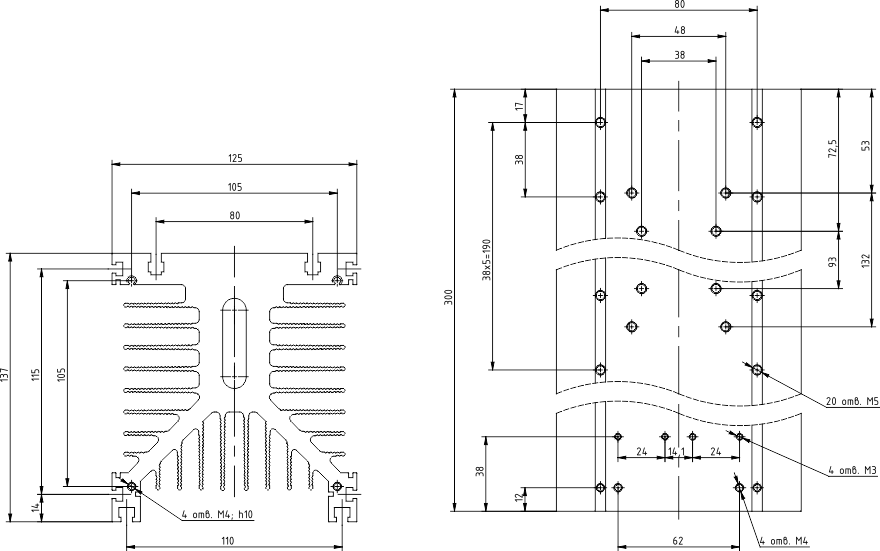

PTP040
|
|
|
300×125×135 мм
5000 гр. шт.
|
0,22 |
1 шт. |
